形彫放電加工装置 EDNC10

高精度高速精密

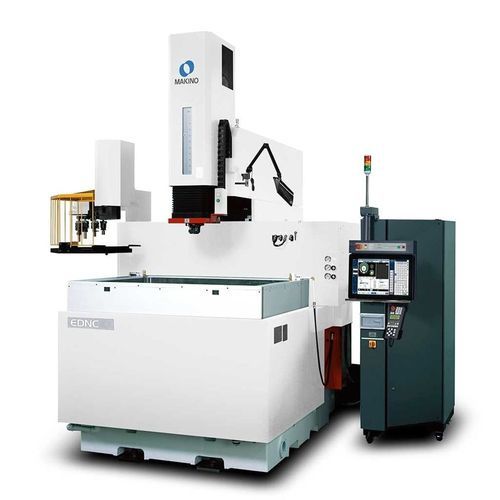

概要 EDNC10は形彫放電加工機（die-sinker）で、拡張されたX/Y/Zストロークを備え、標準タンクとワイドタンクの構成を提供します。標準タンクは最大1,500 x 1,100 mm（59.1" x 43.3"）のワークを、ワイドタンクは最大2,000 x 1,100 mm（78.7" x 43.3"）のワークを収容できます。三面プログラム可動式リフトタンクと固定式ワークテーブルにより、タンクへのアクセスが妨げられません。誘電液リザーバはベース鋳物に統合され、床面積の削減と熱安定性の向上を実現します。堅牢な機械構造により、最大3,000 kg（6,614 lbs）までの重いワークを高精度で加工できます。

制御・ソフトウェア EDNC10はHyper-i制御システムを搭載し、大型HDタッチスクリーン、簡潔なグラフィカルフロー、直感的な操作画面を備えます。主要機能はHyperCut、SuperSpark™ IV、オンボードデジタルマニュアルおよびE‑Tech Doctorによる診断・支援機能です。

性能オプション

• HS-Rib 高速Z軸オプション：ジャンプ移動最大20 m/min、加速度1.5G、ボールねじコア冷却により深さ制御を改善し加工時間を短縮（特定の工程で最大約60%短縮）。
• 無人運転を高めるATC（自動工具交換機）オプションにより、機械ストロークを最大限に活用可能。
• ワーク容量を増やすためのタンク構成オプション（標準 vs ワイドタンク）。

設計・能力

• アクセス性を高める三面プログラム可動式リフトタンク。
• 剛性と精度を確保する固定式ワークテーブル。
• 熱安定性を改善し床面積を節約するベース鋳物への誘電液リザーバ統合。
• 最大3,000 kg（6,614 lbs）までの重ワークに対応。

仕様 / 技術データ

• テーブル / ストローク：テーブル 1,300 x 950 mm — X: 1,000 mm、Y: 600 mm、Z: 500 mm。
• タンク寸法：標準 1,500 x 1,100 x 500 mm（59.1" x 43.3" x 19.7"）；ワイドタンクオプションは最大2,000 x 1,100 mm（78.7" x 43.3"）のワークを収容。
• 早送り速度：5 m/min（197"/min）。
• 最大ワーク重量：3,000 kg（6,614 lbs）。
• ATC容量：8 または 16（オプション）。
• 最大電極重量：100 kg（220 lbs）。
• 供給可能電流：60 A – 240 A。
• 制御：Hyper-i（HyperCut、SuperSpark™ IV搭載）；オンボードデジタルマニュアルおよびE‑Tech Doctor；大型HDタッチスクリーン。
• 高速オプション：HS-Rib Z軸 — ジャンプ移動最大20 m/min、1.5G；ボールねじコア冷却による熱制御と深さ精度。
