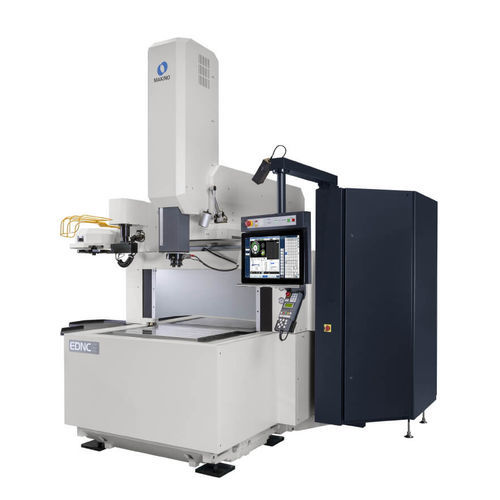

形彫放電加工装置 EDNC6

形彫高速電極変換機能付き

概要
EDNC6は、EDAFシリーズに対してX/Y/Zのストロークと作業タンクを拡大したシンカー放電加工機です。標準仕様は、テーブル下に位置する3面プログラム式の昇降式ワークタンクを採用し、最大1,000 × 750 mm（39” × 29”）までのワークに対応します。フロントドアがプログラム可能なワイドタンクオプションは、最大1,400 × 900 mm（55” × 35”）の大型ワークに対応します。作業領域と固定テーブルへの優れたアクセスにより、ワークのセットアップや工程監視が迅速に行えます。ダイエレクトリックリザーバはベース鋳造に組み込まれており、熱安定性の向上と床面積の最小化に寄与します。

特徴
制御：HyperCutおよびSuperSpark™ IV技術を搭載したHyper-iコントロールシステム。インターフェース：グラフィカルな大画面HDタッチスクリーンとオンボードデジタルマニュアルを備えます。サポート：E-Tech Doctorヘルプ機能およびeラーニングによるオペレータ参照。オプション：マシンストロークをフルに使えるよう、ワークタンク外側に搭載する外付けATC（自動ツールチェンジャ）。機械構成：コア冷却ボールねじを用いるHS-Rib Z軸構成は、小径電極の荒加工時間を短縮し、最大20 m/min、1.5Gのジャンプ移動を実現します。

技術仕様（要約）
テーブル：800 x 550 mm
X：650 mm Y：450 mm Z：350 mm（オプション 500 mm）
早送り速度：5,000 mm/min
最大ワーク重量：1,500 kg
ATC容量：16または32本
タンク寸法：1,100 x 750 x 450 mm（ワイドタンクは最大1,400 x 900 mm対応）
最大電極重量：100 kg
最大供給電流：60 A〜240 A

特長 / 技術仕様

• テーブル寸法（メートル法）：800 x 550 mm
• 移動量（メートル法）：X = 650 mm；Y = 450 mm；Z = 350 mm（オプション 500 mm）
• 早送り：5,000 mm/min（197 ipm）
• 最大ワーク重量：1,500 kg（3,307 lbs）
• ATC（自動ツールチェンジャ）容量：16または32本
• タンク寸法（メートル法）：1,100 x 750 x 450 mm（ワイドタンクは最大1,400 x 900 mm対応）
• 最大電極重量：100 kg（220 lbs）
• 最大供給電流：60 A〜240 A
• 制御システム：Hyper-i（HyperCut、SuperSpark™ IV）；デジタルマニュアル、E-Tech Doctorヘルプ、eラーニング統合
• オプションHS-Rib Z軸：ジャンプ移動最大20 m/min、加速度1.5G、コア冷却ボールねじ
• ダイエレクトリックリザーバをベース鋳造に統合し、熱安定性を向上
