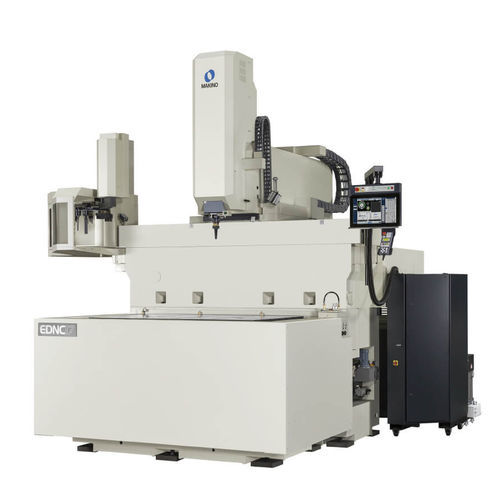

形彫放電加工装置 EDNC17

SEDM高精度高速

概要
Makino EDNC17 は、大型の金型・成形品を対象とした沈め電極式放電加工機（EDM）で、拡張された X/Y ストロークと広いワークタンク面積を備えています。定置式ワークテーブルとベース鋳物に統合された絶縁液リザーバを組み合わせ、設置面積を最小化し熱安定性を向上させて精度を確保します。4 面プログラム昇降式ワークタンクにより大型ワークの積み降ろしが容易で、自動化要件を低減します。最大 10,000 kg、または 2,500 × 1,600 mm 相当の部品を収容可能です。

Z 軸、ATC、および加工性能
本機は Makino の HS-Rib 高速 Z 軸を採用し、ジャンプ速度は最大 20 m/min、加速度 1.0G に到達します。リブ形状の電極加工に適し、サイクルタイムを大幅に短縮できます。Z 軸はコア冷却ボールねじと専用の閉ループチラーを備え、800 mm の全行程で深さ制御精度を維持します。自動工具交換（ATC）は 8、16、32 の容量オプションがあり、ワークタンク外に配置されているためストロークや加工能力を制限しません。

制御および発電技術
SuperSpark IV と HyperCut 発生器技術、および Makino の Hyper-i コントロールを搭載し、24 インチクラスのハイビジョンタッチスクリーン上でグラフィカルかつ直感的な操作が可能です。EDM Assist のデジタルマニュアルやビデオチュートリアル、加工条件をグラフィカルに調整できる E-Tech Doctor 機能などのオンマシンサポートを備えます。

技術仕様（メートル法）
テーブル：2,000 x 1,350 mm；X：1,700 mm Y：1,150 mm Z：800 mm
早送り：5,000 mm/min
最大ワーク重量：10,000 kg
ATC 容量：8、16、32
タンクサイズ：2,500 x 1,600 x 800 mm
最大電極重量：100 kg
最大供給電流：60A ～ 240A

技術仕様（インチ表示）
テーブル：78.7" x 53.2"；X：66.9" Y：45.3" Z：31.5"
早送り：197 ipm
最大ワーク重量：22,046 lbs
ATC 容量：8、16、32
タンクサイズ：98.4" x 63.0" x 31.5"
最大電極重量：220 lbs
最大供給電流：60A ～ 240A

主な特長 / 技術データ

• モデル：EDNC17
• メーカー / ブランド：Makino
• テーブル（メートル法）：2,000 x 1,350 mm
• テーブル（インチ）：78.7" x 53.2"
• X 軸ストローク：1,700 mm (66.9")
• Y 軸ストローク：1,150 mm (45.3")
• Z 軸ストローク：800 mm (31.5")
• 早送り：5,000 mm/min (197 ipm)
• 最大ワーク重量：10,000 kg (22,046 lbs)
• タンクサイズ：2,500 x 1,600 x 800 mm (98.4" x 63.0" x 31.5")
• 最大電極重量：100 kg (220 lbs)
• ATC 容量オプション：8、16、32（ワークタンク外設置）
• 最大供給電流：60A ～ 240A
• Z 軸：HS-Rib 高速 Z 軸、ジャンプ速度最大 20 m/min、加速度 1.0G
• Z 軸行程：800 mm (31.5")、コア冷却ボールねじと専用閉ループチラーユニット搭載
• 発生器：SuperSpark IV および HyperCut
• 制御：24" クラス HD タッチスクリーンを備えた Hyper-i、EDM Assist デジタルマニュアル、ビデオチュートリアル、E-Tech Doctor
• 設計：定置式ワークテーブル、ベース鋳物に統合された絶縁液リザーバによる熱安定性向上
• 最大収容例：22,000 lbs までの部品、または 2,500 x 1,600 mm 程度の大型部品
