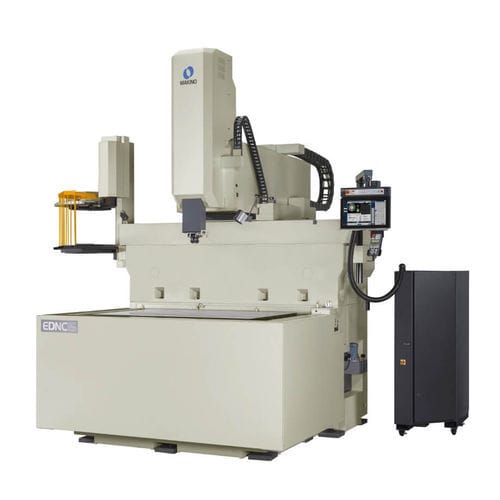

形彫放電加工装置 EDNC15

高速高生産性CNC

概要 EDNC15は、堅牢な固定式ワークテーブル構造と強化された熱安定性により卓越した精度を実現しながら、大型の重量ワークに対応するよう設計されたシンカー放電加工機です。本機は誘電体リザーバをベースキャスティングに統合することで設置面積を削減し、最大10,000kgまでの重量部品に対応します。EDNC15は、無人加工時間を増加させるATC（オートツールチェンジャー）オプションを提供し、ワークゾーンへのアクセスが容易な4面プログラム可能なライズ＆フォールワークタンクを備え、ロボット自動化統合を簡素化します。 制御およびEDMテクノロジー製品のハイライトとオプション

オプションの外部ATCシステム（ストロークや加工に制限を設けないよう、ワークタンクの外部にATCを配置）

オプションのHS-Rib高速Z軸により、細部の加工時間を最大60%短縮（専用のクローズドループ・チラーと、800 mmのトラベルで最大20 m/分の高速ジャンプモーションを可能にする芯冷式ボールねじZ軸を含む）

高速Z軸により、細部の加工時間を最大60%短縮。

4面プログラム可能な上昇/下降ワークタンクは、ロード/アンロードおよびロボット統合を簡素化します。

熱安定性を向上させ、設置面積を縮小するために、ベースキャスティングに誘電体リザーバーを統合しました。 技術仕様（テーブル - メートル単位） テーブル: 2,000 x 1,000 mm X: 1,500 mm Y: 700 mm Z: 500 mm (800 mm) ラピッドトラバース5,000 mm/min 最大ワーク重量：10,000 kg ATC容量：8、16、32 タンクサイズ： 2,500 x 1,400 x 800 mm 最大電極重量：100 kg 最大使用アンペア数60A ~ 240A 技術仕様（表 - 英語） テーブル 78.7" x 39.4" x: 59.0" y: 27.6" z: 19.7" (31.5") ラピッドトラバース197 ipm 最大ワーク重量：22,046ポンド ATC容量： 8, 16, 32 タンクサイズ： 98.4" x 55.1" x 31.5" 最大電極重量：220ポンド 最大使用アンペア数60A ~ 240A 特徴/仕様

モデルEDNC15

機械タイプ：シンカーEDM

テーブルサイズ（メートル）：2,000 x 1,000 mm

テーブルサイズ（インペリアル）： 78.7インチ x 39.4インチ

ストローク（メートル、技術仕様テーブル）：X 1,500mm、Y 700mm、Z 500mm（オプション：800mm）

ストローク（インペリアル、段落）：X 59.0インチ、Y 27.6インチ、Z 19.7インチ（オプション：31.5インチ）

早送り：5,000mm/分（197ipm）

最大工作物重量：10,000kg（22,046ポンド）

ATC容量オプション：8、16、32

タンクサイズ（メートル）：2,500 x 1,400 x 800 mm

タンクサイズ（インペリアル）： 98.4インチ x 55.1インチ x 31.5インチ

最大電極重量：100kg（220ポンド）

使用可能な最大アンペア数：60A～240A

制御：マキノHyper-iコントロールは24インチクラスのタッチスクリーン、EDMアシストデジタルマニュアル、E-Tech Doctorを内蔵

EDMテクノロジー：SuperSpark™IV、HyperCut

オプションのHS-Rib高速Z軸：最大20 m/分のジャンプモーション、800 mmの移動量、クローズドループ・チラーおよびコア冷却ボールねじZ軸を含む

熱安定性のためのベースキャスティングに統合された誘電体リザーバー
