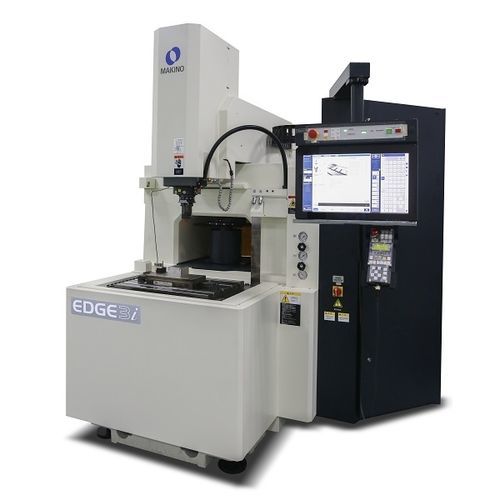

形彫放電加工装置 EDGE3i

精密CNC

概要
EDGE3iは沈み電極放電加工（sinker EDM）機で、四方向プログラム可能な上下式ワークタンクと固定式ワークテーブルにより、作業領域への開放的かつ妨げのないアクセスと繰り返し可能な高精度を実現します。

設計と占有面積
誘電液リザーバーをベース鋳造に統合することで設置面積を削減し、外部タンクを不要にします。誘電液チラーを標準装備。ATC（Automatic Tool Change）システムはX/Y構造の下部に内蔵され、工程効率を向上させ無人運転の長時間化を可能にします。

操作インタフェースと制御
MakinoのHyper-i制御を搭載：24インチ幅のHDタッチスクリーンで、スマートフォンのような直感的操作が可能です。E-Tech Doctorによる焼け条件の調整支援、コントロールから参照可能な解説動画、LED表示と非常停止を備えた高機能ハンドボックスなどのサポート機能が統合されています。

プロセスと性能技術
EDGEiシリーズは高度なプロセス技術を取り入れ、部品の表面品質と生産性を向上させます：SuperSurfaceおよびSuperEdgeジェネレータ技術による均一な仕上げと冶金品質、Makino IES（Intelligent Expert System）およびSuperSpark4の適応出力・ジャンプ制御により放電を安定化させ、電極摩耗を低減し、サイクルタイムと精度を最適化します。

用途
繰り返し精度が求められる沈み電極加工、設置面積削減、無人運転の効率化、金型・治工具の表面・エッジ品質管理などの幅広い用途向けに設計されています。

仕様 / 技術仕様

• テーブルサイズ（メトリック）：600 x 450 mm — テーブルストローク（メトリック）：X: 450 mm、Y: 300 mm、Z: 320 mm
• 早送り（メトリック）：5,000 mm/min
• 最大ワーク重量：800 kg
• ATC容量：5、8、16
• タンクサイズ：800 x 550 x 350 mm
• ドロップタンク：あり
• 最大電極重量：50 kg
• 最大供給電流：80 A
• テーブルサイズ（インチ）：23.6" x 17.7" — テーブルストローク（インチ）：X: 17.7"、Y: 11.8"、Z: 12.6"
• 早送り（インチ）：197 ipm
• 最大ワーク重量（インチ）：1,764 lbs
• 最大電極重量（インチ）：110 lbs
