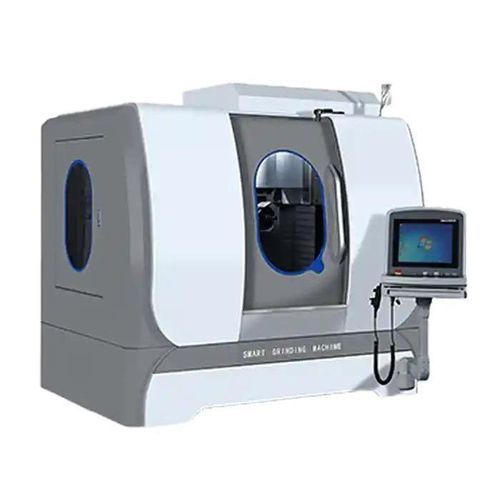

切削工具用グラインダー センター QD580

工具硬金属用CNC

製品概要
MINNUOのQD580は、複雑な切削工具の製作および再研削向けに設計された5軸CNC工具研削盤です。剛性の高い機械ベース、高速研削スピンドル、ツールデータベースを備えた統合CNC制御を組み合わせ、超硬および高速度鋼（HSS）工具の同時多軸プロファイリングと成形を実現します。航空宇宙、自動車、金型、精密加工分野での生産に適しています。

主な特徴

• 複雑な形状研削に対応する5軸同時CNC制御。
• 超硬およびHSS工具の製作および再研削をサポート。
• 振動を低減し寸法安定性を確保する剛性の高い機械ベース。
• ツールデータベースとパラメトリックプログラミングを備えた統合CNCにより、繰り返し可能なセットアップを実現。
• 段差工具、ボールノーズエンドミル、プロファイルカッター、ドリルに適合。
• 自動化やロボット搭載システムとの互換性あり。

推奨構成

• スピンドルシステム：高精度研削スピンドル（ベルト駆動、電動、または油静圧）、スピンドル冷却（油冷または空冷）、オプションの自動スピンドルバランス。
• ワーククランプシステム：精密チャックおよび治具、汎用Vブロック、カスタムフィクスチャ、ワーク回転システム。
• 研削ホイールシステム：自動ドレッシング（ダイヤモンドドレッサーまたはシングルポイントドレッサー）および研削ホイールの動的バランス。
• 送り・動作システム：研削作業に応じた可変速の自動送り制御。
• 冷却・濾過システム：クーラント循環、調整可能なノズル注入、高効率フィルトレーション（ベルトフィルタまたは磁性分離器）。
• 制御・自動化システム：CNCまたはPLC制御、HMIタッチ画面、オプションの工具測定プローブ、自動搬入出システム。
• 付属品・オプション：ドレッシングツールホルダー、ワーク支持具、照明・エアブロー清掃、切粉除去・集塵システム。

適用事例

• 顧客：切削工具メーカー — 中国東部。
• ワーク：段差付きフルカーバイドエンドミル Ø20 mm。
• 構成：5軸コントローラ、機内測定プローブ、ミストコレクタを搭載したQD580。
• 結果：プロファイル精度 ≤ 0.006 mm；サイクルタイムは従来の4軸ソリューション比で22%短縮；再研削工具は新品の最大90%の性能を回復。
• 顧客の声：「QD580により工具のターンアラウンドが速くなり、公差管理が向上しました。HSSおよび超硬工具の再研削ラインの中核となっています。」

技術仕様

• モデル：QD580 Series
• ブランド：MINNUO
• 最大ワーク径：32 mm
• 最大ワーク長さ：260 mm
• 最大溝深さ：20 mm
• 最大ワーク重量：20 kg
• 軸数：5軸同時CNC制御
• 適合材料：超硬および高速度鋼（HSS）
• 典型用途：段差工具、ボールノーズエンドミル、プロファイルカッター、ドリル等の複雑工具の製造・再研削
• 機械ベース：振動低減と超安定稼働を実現する剛性フレーム
• 制御：ツールデータベースとパラメトリックプログラミングを備えた統合CNCシステム
