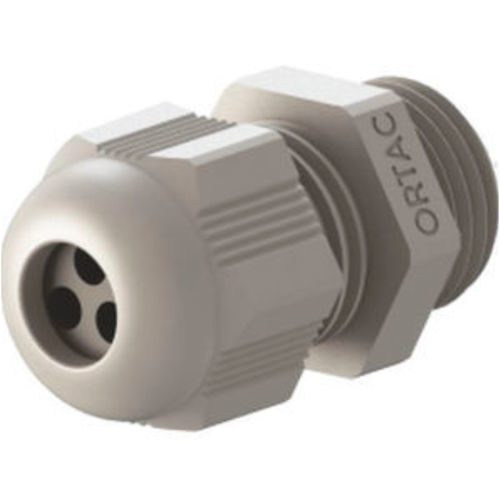

ポリアミド製ケーブルグランド ORG 02A3

PAPA6IP65

概要
PGねじ（DIN 40430）仕様のマルチホールおよびフラットホール用ポリアミド製ケーブルグランド。多芯ケーブルや平形ケーブル向けに設計され、耐振動保護を備え、ハロゲンフリー材質で製造されています。保護等級 IP65。

材質と基本構造
キャップナット : ポリアミド PA6 V2
シールリング : マルチ / フラットケーブル用 TPV 特殊シール
本体 : ポリアミド PA6 V2

主な特長

• 接続ねじ：PG（DIN 40430）
• 保護等級：IP65
• 使用温度範囲：-20 °C ～ +100 °C；短期的には -30 °C ～ +150 °C（短期耐熱性）
• 多芯ケーブルまたは平形ケーブルに適合
• 耐振動保護
• UV耐性（オプション）
• 組み立てが容易
• ハロゲンフリー

技術データ（PGねじケーブルグランド）
ヘッダー: AG Thread | グレイコード (RAL 7001) | ライトグレイコード (RAL 7035) | ブラックコード (RAL 9005) | 穴数 (mm) | C (mm)
PG 9 | ORG 02A3 | ORL 02A3 | ORB 02A3 | 2 | 3
PG 9 | ORG 02B3 | ORL 02B3 | ORB 02B3 | 3 | 3
PG 9 | ORG 02C3 | ORL 02C3 | ORB 02C3 | 4 | 3
PG 11 | ORG 03A4 | ORL 03A4 | ORB 03A4 | 2 | 4
PG 11 | ORG 03A5 | ORL 03A5 | ORB 03A5 | 2 | 5
PG 11 | ORG 03B4 | ORL 03B4 | ORB 03B4 | 3 | 4
PG 11 | ORG 03B5 | ORL 03B5 | ORB 03B5 | 3 | 5
PG 13,5 | ORG 04A5 | ORL 04A5 | ORB 04A5 | 2 | 5
PG 13,5 | ORG 04A6 | ORL 04A6 | ORB 04A6 | 2 | 6
PG 13,5 | ORG 04B4 | ORL 04B4 | ORB 04B4 | 3 | 4
PG 13,5 | ORG 04B5 | ORL 04B5 | ORB 04B5 | 3 | 5
PG 16 | ORG 05A4 | ORL 05A4 | ORB 05A4 | 2 | 4
PG 16 | ORG 05A7 | ORL 05A7 | ORB 05A7 | 2 | 7
PG 16 | ORG 05B4 | ORL 05B4 | ORB 05B4 | 3 | 4
PG 16 | ORG 05B6 | ORL 05B6 | ORB 05B6 | 3 | 6
PG 16 | ORG 05C5 | ORL 05C5 | ORB 05C5 | 4 | 5
PG 21 | ORG 06A8 | ORL 06A8 | ORB 06A8 | 2 | 8
PG 21 | ORG 06A9 | ORL 06A9 | ORB 06A9 | 2 | 9
PG 21 | ORG 06B5 | ORL 06B5 | ORB 06B5 | 3 | 5
PG 21 | ORG 06B7 | ORL 06B7 | ORB 06B7 | 3 | 7
PG 21 | ORG 06B8 | ORL 06B8 | ORB 06B8 | 3 | 8
PG 21 | ORG 06C7 | ORL 06C7 | ORB 06C7 | 4 | 7
PG 21 | ORG 06G3 | ORL 06G3 | ORB 06G3 | 8 | 3
PG 21 | ORG 06G4 | ORL 06G4 | ORB 06G4 | 8 | 4
PG 29 | ORG 07C9 | ORL 07C9 | ORB 07C9 | 4 | 9
PG 29 | ORG 0703 | ORL 0703 | ORB 0703 | 16 | 3
PG 36 | ORG 08E8 | ORL 08E8 | ORB 08E8 | 6 | 8

技術データ（フラットホール PG ケーブルグランド）
ヘッダー: PG | グレイ (YRG) | ライトグレイ (YRL) | ブラック (YRB) | A (mm) | B (mm)
PG 16 | YRG 05 | YRL 05 | YRB 05 | 7 | 13
PG 21 | YRG 06 | YRL 06 | YRB 06 | 5 | 17
PG 29 | YRG 07 | YRL 07 | YRB 07 | 8 | 22
PG 36 | YRG 08 | YRL 08 | YRB 08 | 10 | 28
PG 36 | YRG 08A | YRL 08A | YRB 08A | 5,5 | 28
PG 42 | YRG 09 | YRL 09 | YRB 09 | 12 | 33

特性 / 技術仕様

• キャップナット: ポリアミド PA6 V2
• 本体: ポリアミド PA6 V2
• シールリング: マルチ / フラットケーブル用 TPV 特殊シール
• 接続ねじ: PG (DIN 40430)
• 保護等級: IP65
• 使用温度範囲: -20 °C ～ +100 °C；短期的に -30 °C ～ +150 °C
• 材質: ハロゲンフリー
• 機能: 耐振動保護、UV耐性（オプション）、組み立てが容易
• 利用可能な色コード: グレー RAL 7001、ライトグレー RAL 7035、ブラック RAL 9005
