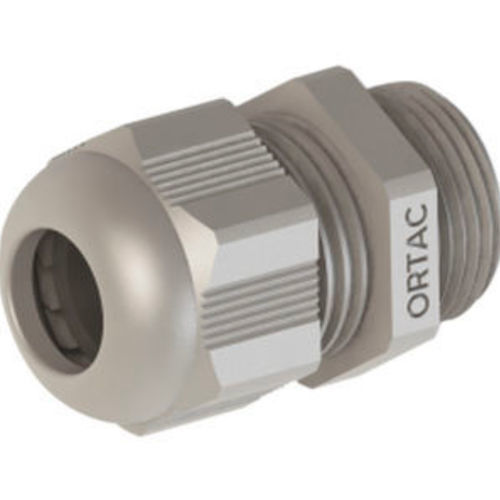

ポリアミド製ケーブルグランド OMR series

PA6IP68ハロゲン不使用

製品
ポリアミド製ケーブルグランド - メートルねじ標準タイプ。産業用途でのケーブルのシールおよび応力緩和に適しています。

材料 / 構成部品
キャップナットポリアミド PA6 V2
シーリングリングTPV
グランド本体ポリアミド PA6 V2
接続ネジメートルねじEN 60423

保護、温度および特性
保護等級IP68 5 barOリング使用時
使用温度範囲-20 °C〜+100 °C標準-30 °C〜+150 °C短時間
特性耐振動保護UV耐性はオプション組立が容易ハロゲンフリーVDE認証40030037

寸法 / 技術データ抜粋
M12 x 1.5 | OMRG 01 / OMRL 01 / OMRB 01 | H 24 | GL 8/15 | レンチ 15 | クランプ範囲 3 - 6.5 mm
M16 x 1.5 | OMRG 02 / OMRL 02 / OMRB 02 | H 28 | GL 8/15 | レンチ 19 | クランプ範囲 4 - 10 mm
M20 x 1.5 | OMRG 04 / OMRL 04 / OMRB 04 (04RS) | H 29 | GL 10/15 | レンチ 24 | クランプ範囲 4 - 12 mm
M25 x 1.5 | OMRG 06 / OMRL 06 / OMRB 06 (06RS) | H 38 | GL 10/15 | レンチ 33 | クランプ範囲 9 - 18 mm
M32、M40、M50、M63も利用可能各種コードとクランプ範囲

ロングネジ メートルケーブルグランド例
M12 x 1.5 | OMRG 01L / OMRL 01L / OMRB 01L | H 24 | GL 15 | レンチ 15 | クランプ範囲 3 - 6.5 mm
M16 x 1.5 | OMRG 11S / OMRL 11S / OMRB 11S | H 28 | GL 15 | レンチ 19 | クランプ範囲 4 - 8 mm
M20 x 1.5 | OMRG 12RS / OMRL 12RS / OMRB 12RS | H 29 | GL 15 | レンチ 24 | クランプ範囲 4 - 10 mm
M25 x 1.5 | OMRG 14RS / OMRL 14RS / OMRB 14RS | H 38 | GL 15 | レンチ 33 | クランプ範囲 9 - 17 mm

注意
M63 x 1.5 サイズのポリアミド製ケーブルグランドはUR証明書の対象外です。

技術仕様

• 材料ポリアミド PA6 V2キャップナットおよび本体
• シーリングリング材料TPV
• 接続ねじメートルねじEN 60423
• 保護等級IP685 barOリング使用時
• 使用温度範囲-20 °C〜+100 °C標準-30 °C〜+150 °C短時間
• 耐振動保護UV耐性はオプション
• 組立が容易ハロゲンフリー
• VDE認証40030037
• 利用可能なメートルサイズM12、M16、M20、M25、M32、M40、M50、M63各種コードとクランプ範囲
