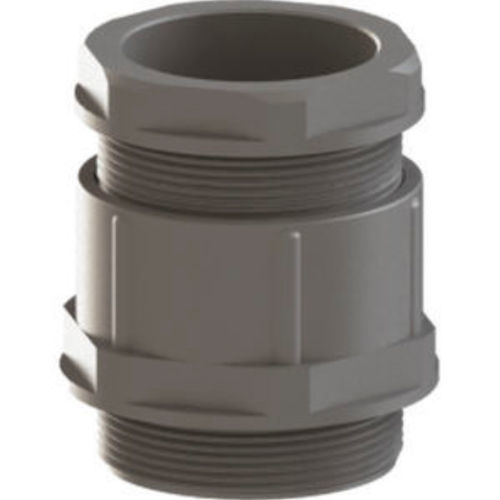

ポリアミド製ケーブルグランド ORL 18

IP54メートル電線管ねじ

製品概要
DINタイプのポリアミド製ケーブルグランドDMR/ORGシリーズ。筐体へのケーブル導入、応力緩和およびシーリング用。キャップナットポリアミド PA6 V2 + ガラス繊維30%。本体ポリアミド PA6 V2。シールリングTPV。ワッシャーポリスチレン。メートルねじEN 60423およびPGねじDIN 40430に対応。保護等級 IP54。使用温度範囲 -20 °C+100 °C。UV耐性あり。組立てが容易。

技術データメートルねじ

• M 12 x 1,5 | DMRG 01 | DMRL 01 | DMRB 01 | H 21 | GL 8 | レンチ 15 | クランプ範囲 3,5 - 6
• M 16 x 1,5 | DMRG 02 | DMRL 02 | DMRB 02 | H 22 | GL 8 | レンチ 19 | クランプ範囲 4,5 - 7
• M 16 x 1,5 | DMRG 03 | DMRL 03 | DMRB 03 | H 22 | GL 8 | レンチ 22 | クランプ範囲 6 - 9
• M 20 x 1,5 | DMRG 04 | DMRL 04 | DMRB 04 | H 26 | GL 9 | レンチ 24 | クランプ範囲 8 - 13
• M 20 x 1,5 | DMRG 05 | DMRL 05 | DMRB 05 | H 28 | GL 10 | レンチ 27 | クランプ範囲 11 - 14
• M 25 x 1,5 | DMRG 06 | DMRL 06 | DMRB 06 | H 32 | GL 11 | レンチ 33 | クランプ範囲 14 - 18

技術データPGねじ

• PG 7 | ORG 11 | ORL 11 | ORB 11 | H 21 | GL 8 | レンチ 15 | クランプ範囲 3,5 - 6
• PG 9 | ORG 12 | ORL 12 | ORB 12 | H 22 | GL 8 | レンチ 19 | クランプ範囲 4,5 - 7
• PG 11 | ORG 13 | ORL 13 | ORB 13 | H 22 | GL 8 | レンチ 22 | クランプ範囲 6 - 9
• PG 13,5 | ORG 14 | ORL 14 | ORB 14 | H 26 | GL 9 | レンチ 24 | クランプ範囲 8 - 13
• PG 16 | ORG 15 | ORL 15 | ORB 15 | H 28 | GL 10 | レンチ 27 | クランプ範囲 11 - 14
• PG 21 | ORG 16 | ORL 16 | ORB 16 | H 32 | GL 11 | レンチ 33 | クランプ範囲 14 - 18
• PG 29 | ORG 17 | ORL 17 | ORB 17 | H 35 | GL 11 | レンチ 42 | クランプ範囲 18 - 25
• PG 36 | ORG 18 | ORL 18 | ORB 18 | H 39 | GL 13 | レンチ 53 | クランプ範囲 25 - 32

主な特徴 / 技術仕様

• 材料キャップナット - ポリアミド PA6 V2 + ガラス繊維30%本体 - ポリアミド PA6 V2ワッシャー - ポリスチレンシールリング - TPV
• ねじ規格メートルEN 60423およびPGDIN 40430
• 保護等級IP54
• 使用温度-20 °C+100 °C
• UV耐性あり
• 設計クランプ機能を備えたDINタイプ
• 組立て組立てが容易
• 仕上げ/色グレー (RAL 7001)、ライトグレー (RAL 7035)、ブラック (RAL 9005)
• メートルおよびPGサイズの寸法・部品コードの詳細マトリクスを掲載技術データ参照
