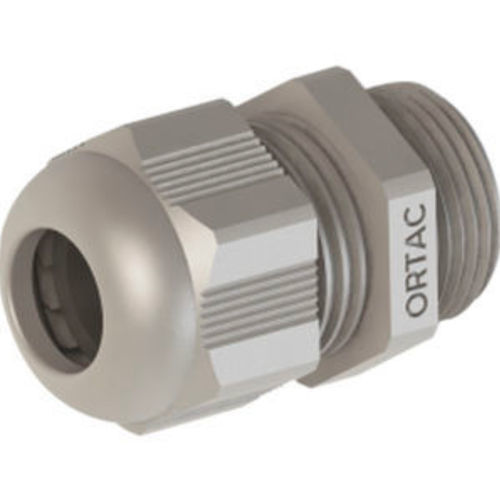

ポリアミド製ケーブルグランド OR series

PA6耐振動性ハロゲン不使用

製品名
ポリアミド製ケーブルグランド - PG

材料

• 締め付けナットポリアミド PA6 V2
• シーリングリングTPV
• グランド本体ポリアミド PA6 V2

ねじ / 保護等級 / 温度
接続ねじPGDIN 40430
保護等級IP68、5 barOリング使用時
使用温度範囲標準 −20 °C〜100 °C短時間 −30 °C〜150 °C

特性

• 防振保護
• UV耐性要望に応じて
• 組立が容易
• ハロゲンフリー

技術データサイズ、コード、寸法、クランプ範囲
ヘッダーSize | AG thread | Gray code (RAL 7001) | Light gray code (RAL 7035) | Black code (RAL 9005) | H mm | GL mm | A mm | B mm | Clamping range mm
PG 7 | ORG 01 | ORL 01 | ORB 01 | 24 | 8 | 15 | 16 | 36.5 mm
PG 9 | ORG 02 | ORL 02 | ORB 02 | 28 | 8 | 19 | 19 | 48 mm
PG 11 | ORG 03 | ORL 03 | ORB 03 | 29 | 8 | 22 | 22 | 510 mm
PG 13,5 (RS) | ORG 04RS | ORL 04RS | ORB 04RS | 29 | 9 | 24 | 24 | 410 mm
PG 13,5 | ORG 04 | ORL 04 | ORB 04 | 29 | 9 | 24 | 24 | 612 mm
PG 16 | ORG 05 | ORL 05 | ORB 05 | 33 | 9 | 27 | 27 | 1014 mm
PG 21 (RS) | ORG 06RS | ORL 06RS | ORB 06RS | 38 | 11 | 33 | 33 | 917 mm
PG 21 | ORG 06 | ORL 06 | ORB 06 | 38 | 11 | 33 | 33 | 1318 mm
PG 29 | ORG 07 | ORL 07 | ORB 07 | 41 | 11 | 42 | 42 | 1825 mm
PG 36 | ORG 08 | ORL 08 | ORB 08 | 51 | 13 | 53 | 53 | 2232 mm
PG 42 | ORG 9 | ORL 9 | ORB 9 | 55 | 13 | 60 | 60 | 3038 mm
PG 48 | ORG 10 | ORL 10 | ORB 10 | 55 | 14 | 65 | 65 | 3444 mm

注意
PGねじのケーブルグランドシリーズは複数のRALカラ―コードで提供されます。ポリアミド製PG48サイズのケーブルグランドはUR認証の対象外です。

技術仕様

• 材料ポリアミド PA6 V2ナット、グランド本体シーリングリングTPV
• 接続ねじPGDIN 40430
• 保護等級IP68、5 barOリング使用時
• 使用温度範囲標準 −20 °C〜100 °C短時間 −30 °C〜150 °C
• 特性防振保護、UV耐性要望に応じて、組立が容易、ハロゲンフリー
• 利用可能なサイズとクランプ範囲PG736.5 mm、PG948 mm、PG11510 mm、PG13.5410 mm および 612 mm のバリアント、PG161014 mm、PG21917 mm および 1318 mm のバリアント、PG291825 mm、PG362232 mm、PG423038 mm、PG483444 mm
• サイズごとに複数の製品コード/タイプあり例PGサイズごとの ORG / ORL / ORB ファミリー
