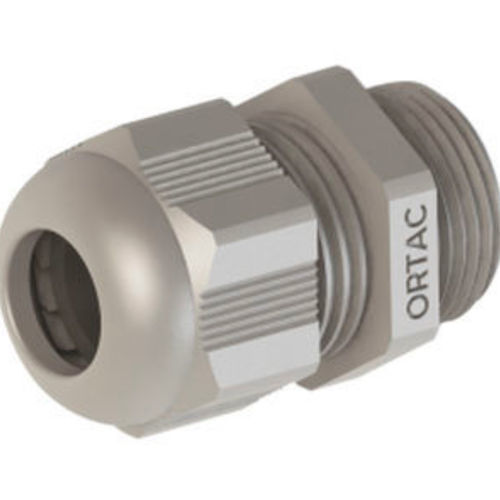

ポリアミド製ケーブルグランド OMRV series

PAPA6耐振動性

概要
UL94に準拠した耐火等級V0のポリアミド製ケーブルグランドです。メートルねじ（EN 60423）およびPGねじ（DIN 40430）に対応。Oリング使用でIP68 5 barに対応、耐振動用途、無ハロゲン構造、組立が容易です。UV耐性仕様は別注対応可能です。

材料

• 締付ナット：ポリアミド PA6 V0-UL94
• シールリング：TPV
• グランド本体：ポリアミド PA6 V0-UL94

主な特性

• UL94に準拠した耐火等級 V0
• 保護等級：IP68 5 bar（Oリング使用時）
• 耐振動保護
• UV耐性は別注対応
• 組立が容易
• 無ハロゲン
• 技術データに示された温度範囲オプション

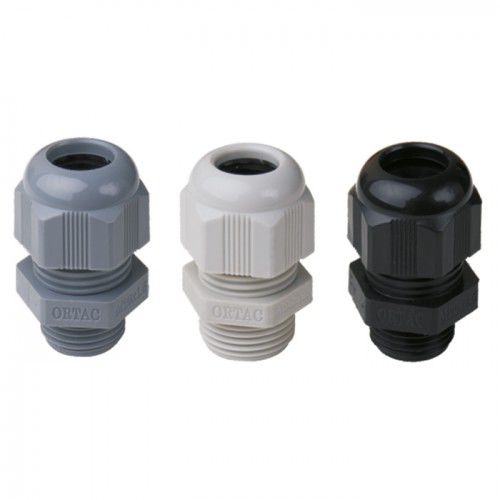

• 複数のねじサイズと色コード（グレー RAL 7001、薄灰 RAL 7035、黒 RAL 9005）で提供

技術データ
メートル / PGねじ ケーブルグランド一覧（列：ねじ | グレーコード (RAL 7001) | 薄灰コード (RAL 7035) | ブラックコード (RAL 9005) | H mm | GL mm | スパナ mm | クランプ範囲 mm）：
M 12 x 1,5 | OMRGV 01 | OMRLV 01 | OMRBV 01 | 24 | 8 | 15 | 3 - 6,5
M 16 x 1,5 | OMRGV 02 | OMRLV 02 | OMRBV 02 | 28 | 8 | 19 | 4 - 8
M 16 x 1,5 | OMRGV 03 | OMRLV 03 | OMRBV 03 | 29 | 10 | 22 | 5 - 10
M 20 x 1,5 | OMRGV 04RS | OMRLV 04RS | OMRBV 04RS | 29 | 10 | 24 | 4 - 10
M 20 x 1,5 | OMRGV 04 | OMRLV 04 | OMRBV 04 | 29 | 10 | 24 | 6 - 12
M 20 x 1,5 | OMRGV 05 | OMRLV 05 | OMRBV 05 | 33 | 10 | 27 | 10 - 14
M 25 x 1,5 | OMRGV 06RS | OMRLV 06RS | OMRBV 06RS | 38 | 10 | 33 | 9 - 17
M 25 x 1,5 | OMRGV 06 | OMRLV 06 | OMRBV 06 | 38 | 10 | 33 | 13 - 18
M 32 x 1,5 | OMRGV 07 | OMRLV 07 | OMRBV 07 | 41 | 10 | 42 | 18 - 25
M 40 x 1,5 | OMRGV 08 | OMRLV 08 | OMRBV 08 | 51 | 10 | 53 | 22 - 32
M 50 x 1,5 | OMRGV 09 | OMRLV 09 | OMRLV 09 | 53 | 18 | 60 | 30 - 38
M 63 x 1,5 | OMRGV 10 | OMRLV 10 | OMRBV 10 | 55 | 18 | 65 | 34 - 44

PGねじバリエーション（列：ねじ | ORグレーコード | OR薄灰コード | ORブラックコード | H mm | GL mm | スパナ mm | クランプ範囲 mm）：
PG 7 | ORGV 01 | ORLV 01 | ORBV 01 | 24 | 8 | 15 | 3 - 6,5
PG 9 | ORGV 02 | ORLV 02 | ORBV 02 | 28 | 8 | 19 | 4 - 8
PG 11 | ORGV 03 | ORLV 03 | ORBV 03 | 29 | 8 | 22 | 5 - 10
PG 13,5 | ORGV 04RS | ORLV 04RS | ORBV 04RS | 29 | 9 | 24 | 4 - 10
PG 13,5 | ORGV 04 | ORLV 04 | ORBV 04 | 29 | 9 | 24 | 6 - 12
PG 16 | ORGV 05 | ORLV 05 | ORBV 05 | 33 | 9 | 27 | 10 - 14
PG 21 | ORGV 06RS | ORLV 06RS | ORBV 06RS | 38 | 11 | 33 | 9 - 17
PG 21 | ORGV 06 | ORLV 06 | ORBV 06 | 38 | 11 | 33 | 13 - 18
PG 29 | ORGV 07 | ORLV 07 | ORBV 07 | 41 | 11 | 42 | 18 - 25
PG 36 | ORGV 08 | ORLV 08 | ORBV 08 | 51 | 13 | 53 | 22 - 32
PG 42 | ORGV 09 | ORLV 09 | ORBV 09 | 53 | 13 | 60 | 30 - 38
PG 48 | ORGV 10 | ORLV 10 | ORBV 10 | 55 | 14 | 65 | 34 - 44

技術仕様

• 締付ナット：ポリアミド PA6 V0-UL94
• シールリング：TPV
• 本体：ポリアミド PA6 V0-UL94
• 接続ねじ：メートル（EN 60423） / PG（DIN 40430）
• 保護等級：IP68 5 bar（Oリング使用時）
• 温度範囲の例：+100 °C / -30 °C または +150 °C（技術データ参照）
• 耐火性：UL94準拠 V0
• 耐振動保護
• UV耐性は別注対応
• 組立が容易
• 無ハロゲン
• 複数のねじサイズと色コード（グレー RAL 7001、薄灰 RAL 7035、黒 RAL 9005）で提供。技術データに各クランプ範囲を記載
