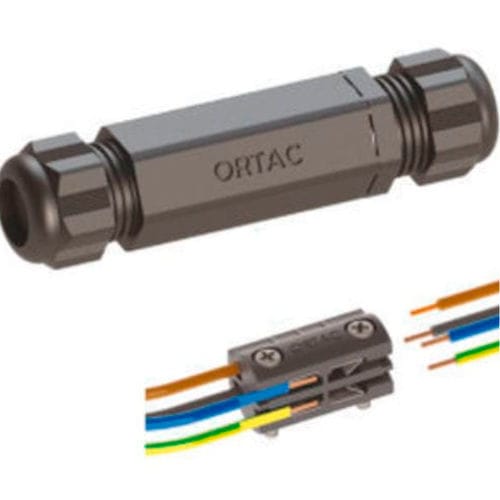

IP68ケーブルジョイント OTG series

ポリアミド製直線

製品
Tubegland TBT は M25 用のメートルねじケーブルグランドで、IP685 barのシール性能を提供します。セパレーターまたは内部端子のオプションがあり、ポリアミド PA6 製の本体とステンレス鋼の内部部品により、4ピン接続と幅広いケーブル径に対応します。

材料と部品

• キャップナットポリアミド PA6 V2
• シーリングリングTPV
• グランド本体ポリアミド PA6 V2
• ボディポリアミド PA6 V2
• セパレーターポリアミド PA6 V2
• 内部端子ポリアミド PA6 V2
• OリングNBR

性能と規格

• ねじメートルねじ (EN 60423)
• 保護等級IP685 bar
• 使用温度標準-20 °C +100 °C
• 短期温度範囲-30 °C +150 °C
• 特長UV 耐性オプション、幅広いケーブル対応、組立て容易、ハロゲンフリー

製品コードと用途

• 製品コードTBT
• 内部材質ステンレス鋼
• 使用可能ケーブル径mm0.5 / 0.75 / 1 / 1.5 / 2
• 対応配線4ピン
• 主な用途自動車、照明業界、LED 技術

技術データ - 寸法

• M25 x 1.5 — OTG 01 / OTGT 01L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 11–17 mmB 11–17 mm
• M25 x 1.5 — OTG 02 / OTGT 02L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 11–17 mmB 13–18 mm
• M25 x 1.5 — OTG 03 / OTGT 03L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 11–17 mmB 9–14 mm
• M25 x 1.5 — OTG 04 / OTGT 04L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 11–17 mmB 9–16 mm
• M25 x 1.5 — OTG 05 / OTGT 05L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 11–17 mmB 6–12 mm
• M25 x 1.5 — OTG 06 / OTGT 06L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 9–14 mmB 9–14 mm
• M25 x 1.5 — OTG 07 / OTGT 07L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 11–17 mmB 4–10 mm
• M25 x 1.5 — OTG 08 / OTGT 08L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 9–14 mmB 4–10 mm
• M25 x 1.5 — OTG 09 / OTGT 09L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 9–14 mmB 6–12 mm
• M25 x 1.5 — OTG 10 / OTGT 10L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 9–14 mmB 9–16 mm
• M25 x 1.5 — OTG 11 / OTGT 11L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 9–14 mmB 13–18 mm
• M25 x 1.5 — OTG 12 / OTGT 12L1 127 mmL2 93.5 mmD 32.6 mmスパナ 29 mmA 9–14 mmB 11–17 mm

特性 / 技術仕様

• キャップナット材質ポリアミド PA6 V2
• シーリングリング材質TPV
• グランド本体材質ポリアミド PA6 V2
• ボディ材質ポリアミド PA6 V2
• セパレーター材質ポリアミド PA6 V2
• 内部端子材質ポリアミド PA6 V2
• Oリング材質NBR
• ねじ規格メートルねじ (EN 60423)
• 保護等級IP685 bar
• 使用温度-20 °C +100 °C標準
• 短期温度-30 °C +150 °C
• 製品コードTBT
• 主要材料ポリアミド 6
• 内部材料ステンレス鋼
• 使用可能ケーブル断面mm0.5 / 0.75 / 1 / 1.5 / 2
• 対応配線4ピン
• 用途自動車、照明、LED 技術
