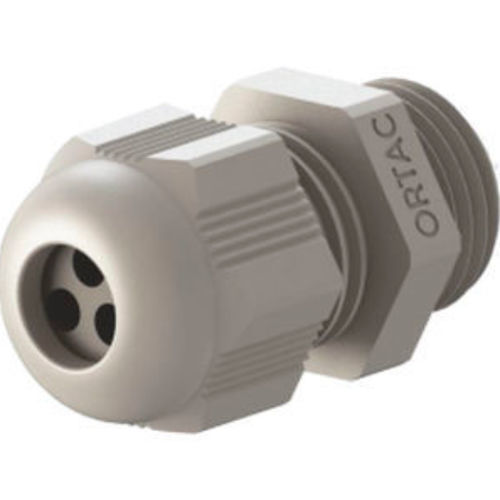

マルチコアケーブルグランド OMR series

ポリアミド製PA6IP65

製品名
ポリアミド製ケーブルグランドマルチホールフラットホール対応、メートルねじ

材質と一般的な特長
キャップナットポリアミド PA6 V2
シールリングマルチフラットケーブル用 TPV 特殊シール
グランド本体ポリアミド PA6 V2
接続ねじメートルEN 60423
保護等級IP65
使用温度範囲20 °C +100 °C / -30 °C +150 °C

• マルチまたはフラットケーブル向け
• 耐振動保護
• UV 耐性
• 組立が簡単
• ハロゲンフリー

技術データ - メートルねじケーブルグランド利用可能なコードと穴数の選択例

• M 16 x 1.5: OMRG 02A3 / OMRL 02A3 / OMRB 02A3 — 2穴, C = 3 mm
• M 16 x 1.5: OMRG 02B3 / OMRL 02B3 / OMRB 02B3 — 3穴, C = 3 mm
• M 16 x 1.5: OMRG 02C3 / OMRL 02C3 / OMRB 02C3 — 4穴, C = 3 mm
• M 16 x 1.5: OMRG 03A5 / OMRL 03A5 / OMRB 03A5 — 2穴, C = 5 mm
• M 16 x 1.5: OMRG 03B5 / OMRL 03B5 / OMRB 03B5 — 3穴, C = 5 mm
• M 20 x 1.5: OMRG 04A6 / OMRL 04A6 / OMRB 04A6 — 2穴, C = 6 mm
• M 20 x 1.5: OMRG 04B5 / OMRL 04B5 / OMRB 04B5 — 3穴, C = 5 mm
• M 20 x 1.5: OMRG 05A7 / OMRL 05A7 / OMRB 05A7 — 2穴, C = 7 mm
• M 20 x 1.5: OMRG 05B6 / OMRL 05B6 / OMRB 05B6 — 3穴, C = 6 mm
• M 20 x 1.5: OMRG 05C5 / OMRL 05C5 / OMRB 05C5 — 4穴, C = 5 mm
• M 25 x 1.5: OMRG 06A5 / OMRL 06A5 / OMRB 06A5 — 2穴, C = 5 mm
• M 25 x 1.5: OMRG 06A9 / OMRL 06A9 / OMRB 06A9 — 2穴, C = 9 mm
• M 25 x 1.5: OMRG 06B5 / OMRL 06B5 / OMRB 06B5 — 3穴, C = 5 mm
• M 25 x 1.5: OMRG 06B8 / OMRL 06B8 / OMRB 06B8 — 3穴, C = 8 mm
• M 20 x 1.5: OMRG 06C7 / OMRL 06C7 / OMRB 06C7 — 4穴, C = 7 mm
• M 25 x 1.5: OMRG 06G4 / OMRL 06G4 / OMRB 06G4 — 8穴, C = 4 mm
• M 32 x 1.5: OMRG 07C9 / OMRL 07C9 / OMRB 07C9 — 4穴, C = 9 mm
• M 32 x 1.5: OMRG 0703 / OMRL 0703 / OMRB 0703 — 16穴, C = 3 mm

技術データ - フラットホールメートル選択

• M 20 x 1.5: YMRG 05 / YMRL 05 / YMRB 05 — A = 7 mm, B = 13 mm
• M 20 x 1.5: YMRG 06 / YMRL 06 / YMRB 06 — A = 5 mm, B = 17 mm
• M 32 x 1.5: YMRG 07 / YMRL 07 / YMRB 07 — A = 8 mm, B = 22 mm
• M 40 x 1.5: YMRG 08 / YMRL 08 / YMRB 08 — A = 5.5 mm, B = 28 mm
• M 40 x 1.5: YMRG 08A / YMRL 08A / YMRB 08A — A = 10 mm, B = 28 mm
• M 50 x 1.5: YMRG 09 / YMRL 09 / YMRB 09 — A = 12 mm, B = 33 mm

資料・図面の入手
製品のデータシートおよび技術図面が利用可能です製品ページに参照。

特性 / 技術仕様

• 材質キャップナットおよび本体はポリアミド PA6 V2
• シールマルチフラットケーブル用 TPV 特殊シール
• ねじ規格メートルEN 60423
• 保護等級IP65
• 温度範囲20 °C +100 °C / -30 °C +150 °C
• 適用マルチまたはフラットケーブル
• 特長耐振動保護、UV 耐性、組立が簡単、ハロゲンフリー
• 利用可能なバリエーション複数のねじサイズM16, M20, M25, M32, M40, M50および製品コードによる複数の穴/スロット構成OMRG / OMRL / OMRB および YMRG / YMRL / YMRB シリーズ
