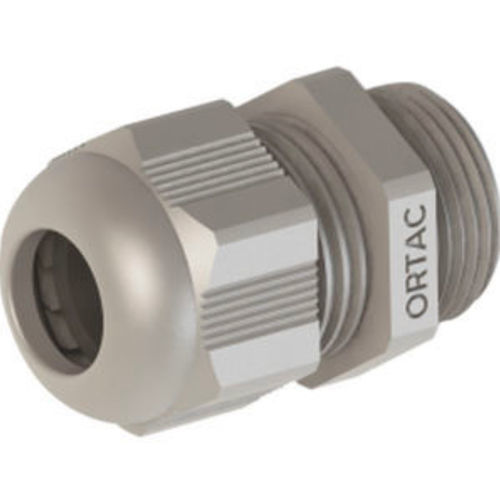

ポリアミド製ケーブルグランド OMRG E06

PA6耐振動性ハロゲン不使用

製品概要
ESシリーズの縮径ポリアミド製ケーブルグランド。キャップナットとグランド本体はポリアミド PA6 V2、シーリングリングは防塵性に優れたTPV特殊シールを採用。M25 x 1.5EN 60423メトリックねじに対応。Oリング使用でIP685 bar評価。コンパクトなケーブルエントリに適しています。

主要技術データ - 縮小ユーロメトリック

• M25 x 1.5 — OMRG / OMRL / OMRB ES4クランプ範囲 4–10 mmH 32 mm、G 10 mm、スパナ 29 mm
• M25 x 1.5 — OMRG / OMRL / OMRB ES6クランプ範囲 6–12 mmH 32 mm、G 10 mm、スパナ 29 mm
• M25 x 1.5 — OMRG / OMRL / OMRB ES14クランプ範囲 4–10 mmH 32 mm、G 15 mm、スパナ 29 mm
• M25 x 1.5 — OMRG / OMRL / OMRB ES16クランプ範囲 6–12 mmH 32 mm、G 15 mm、スパナ 29 mm

用途と互換性

• 制御盤、接続ボックス、電気筐体のコンパクトなケーブルエントリ
• スペース制約のある機械・自動化設備への取り付け
• 振動のある環境でも使用可能な防振クランプ設計
• 屋外やUV照射環境UV耐性は別途対応

規格と性能

• 材料キャップナット、グランド本体ポリアミド PA6 V2
• シーリングリング防塵性に優れたTPV特殊シール
• 接続ねじ規格メトリックEN 60423
• 保護等級IP68、5 barOリング使用時
• 温度範囲キャップ/本体 約 -20 °C 〜 +100 °C、シール 約 -30 °C 〜 +150 °C
• ハロゲンフリー

発注とオプション

• 選択可能な色/コードグレーOMRG、ライトグレーOMRL、ブラックOMRB
• 設計コードとクランプ範囲は技術データに準拠縮径メトリックはESシリーズ
• UV耐性はオプション、組立て容易
