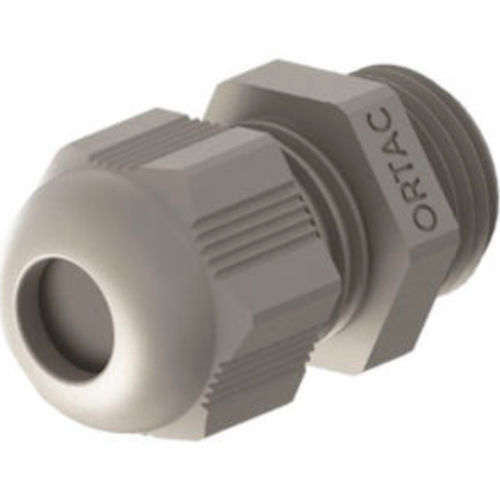

ポリアミド製ケーブルグランド KR

PA6耐振動性ハロゲン不使用

製品概要

• ポリアミド（PA6 V2）製 クローズドシールケーブルグランド

製品詳細

• キャップナット：ポリアミド PA6 V2
• シールリング：防塵用 TPV 特殊シール
• グランド本体：ポリアミド PA6 V2
• 接続ねじ：メトリック（EN 60423）/ PG（DIN 40430）
• 保護等級：IP65（Oリング使用で5 bar）
• 温度範囲：-20 °C〜+100 °C および -30 °C〜+150 °C
• 主な特長：防塵（特殊シール）；防振保護；耐UV（要望時）；組立が容易；ハロゲンフリー

技術データ — メトリック / PGねじケーブルグランド
M 12 x 1,5 — KMRG 01 / KMRL 01 / KMRB 01 — 24 | 8 | 15 | 16 — クランプ範囲: 3 - 6,5 mm
M 16 x 1,5 — KMRG 02 / KMRL 02 / KMRB 02 — 28 | 8 | 19 | 19 — クランプ範囲: 4 - 8 mm
M 16 x 1,5 — KMRG 03 / KMRL 03 / KMRB 03 — 29 | 10 | 22 | 22 — クランプ範囲: 5 - 10 mm
M 20 x 1,5 — KMRG 04 / KMRL 04 / KMRB 04 — 29 | 10 | 24 | 24 — クランプ範囲: 6 - 12 mm
M 20 x 1,5 — KMRG 05 / KMRL 05 / KMRB 05 — 33 | 10 | 27 | 27 — クランプ範囲: 10 - 14 mm
M 25 x 1,5 — KMRG 06 / KMRL 06 / KMRB 06 — 38 | 10 | 33 | 33 — クランプ範囲: 13 - 18 mm
M 32 x 1,5 — KMRG 07 / KMRL 07 / KMRB 07 — 41 | 10 | 42 | 42 — クランプ範囲: 18 - 25 mm
M 40 x 1,5 — KMRG 08 / KMRL 08 / KMRB 08 — 51 | 10 | 53 | 53 — クランプ範囲: 22 - 32 mm
M 50 x 1,5 — KMRG 09 / KMRL 09 / KMRB 09 — 53 | 18 | 60 | 60 — クランプ範囲: 30 - 38 mm
M 63 x 1,5 — KMRG 10 / KMRL 10 / KMRB 10 — 55 | 18 | 70 | 65 — クランプ範囲: 34 - 44 mm

PG 7 — KRG 01 / KRL 01 / KRB 01 — 24 | 8 | 15 | 16 — クランプ範囲: 3 - 6,5 mm
PG 9 — KRG 02 / KRL 02 / KRB 02 — 28 | 8 | 19 | 19 — クランプ範囲: 4 - 8 mm
PG 11 — KRG 03 / KRL 03 / KRB 03 — 29 | 8 | 22 | 22 — クランプ範囲: 5 - 10 mm
PG 13,5 — KRG 04 / KRL 04 / KRB 04 — 29 | 9 | 24 | 24 — クランプ範囲: 6 - 12 mm
PG 16 — KRG 05 / KRL 05 / KRB 05 — 33 | 9 | 27 | 27 — クランプ範囲: 10 - 14 mm
PG 21 — KRG 06 / KRL 06 / KRB 06 — 38 | 11 | 33 | 33 — クランプ範囲: 13 - 18 mm
PG 29 — KRG 07 / KRL 07 / KRB 07 — 41 | 11 | 42 | 42 — クランプ範囲: 18 - 25 mm
PG 36 — KRG 08 / KRL 08 / KRB 08 — 51 | 13 | 53 | 55 — クランプ範囲: 22 - 32 mm
PG 42 — KRG 09 / KRL 09 / KRB 09 — 53 | 13 | 60 | 60 — クランプ範囲: 30 - 38 mm
PG 48 — KRG 10 / KRL 10 / KRB 10 — 55 | 14 | 65 | 65 — クランプ範囲: 34 - 44 mm

添付文書

• 製品の技術データシートが利用可能（製品ファイル参照）

特長 / 技術仕様

• 材料（キャップナット & 本体）：ポリアミド PA6 V2
• シール：防塵用 TPV 特殊シール
• 接続ねじ：メトリック（EN 60423）および PG（DIN 40430）
• 保護等級：IP65（Oリング使用時 5 bar）
• 温度範囲：-20 °C〜+100 °C および -30 °C〜+150 °C
• クランプ範囲：ねじサイズごとの技術データ参照（M12〜M63、PG7〜PG48）
• 特性：防塵、耐振動、耐UV（要望時）、組立が容易、ハロゲンフリー
• 利用可能な色コード：RAL 7001、RAL 7035、RAL 9005
