ポリアミド製ケーブルグランド KMRG 17

PA6IP54メートル

製品名

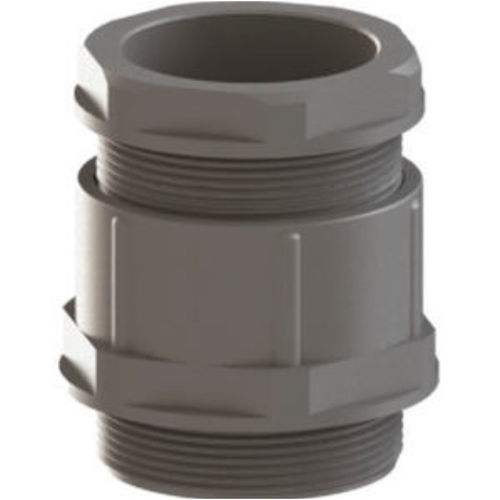

ポリアミド製ケーブルグランド、フラットタイプ閉鎖シールで、筐体内のケーブル侵入部の防塵および応力緩和に適しています。メトリックおよびPGネジに対応し、複数の締付範囲と色コードを用意しています。

構成 / 主な部品

• キャップナットポリアミド PA6 V2オプションで PA6 V2 + 30% ガラス繊維
• シーリングリングTPV
• ワッシャーポリスチレン
• グランド本体ポリアミド PA6 V2
• 接続ネジメトリックEN 60423およびPGDIN 40430

技術データネジ、コード、寸法
M 12 x 1,5 — グレーコード: KMRG 17 — ライトグレーコード: KMRL 17 — ブラックコード: KMRB 17 — H (mm): 21 — GL (mm): 8 — スパナ (mm): 15 — クランプ範囲 (mm): 3,5 - 6
M 16 x 1,5 — グレーコード: KMRG 18 — ライトグレーコード: KMRL 18 — ブラックコード: KMRB 18 — H (mm): 22 — GL (mm): 8 — スパナ (mm): 19 — クランプ範囲 (mm): 4,5 - 7
M 16 x 1,5 — グレーコード: KMRG 19 — ライトグレーコード: KMRL 19 — ブラックコード: KMRB 19 — H (mm): 22 — GL (mm): 8 — スパナ (mm): 22 — クランプ範囲 (mm): 6 - 9
M 20 x 1,5 — グレーコード: KMRG 20 — ライトグレーコード: KMRL 20 — ブラックコード: KMRB 20 — H (mm): 26 — GL (mm): 9 — スパナ (mm): 24 — クランプ範囲 (mm): 8 - 13
M 20 x 1,5 — グレーコード: KMRG 21 — ライトグレーコード: KMRL 21 — ブラックコード: KMRB 21 — H (mm): 28 — GL (mm): 10 — スパナ (mm): 27 — クランプ範囲 (mm): 11 - 14
M 25 x 1,5 — グレーコード: KMRG 22 — ライトグレーコード: KMRL 22 — ブラックコード: KMRB 22 — H (mm): 32 — GL (mm): 11 — スパナ (mm): 33 — クランプ範囲 (mm): 14 - 18

PGねじ系列:
PG 7 — グレーコード: KRG 11 — ライトグレーコード: KRL 11 — ブラックコード: KRB 11 — H (mm): 21 — GL (mm): 8 — スパナ (mm): 15 — クランプ範囲 (mm): 3,5 - 6
PG 9 — グレーコード: KRG 12 — ライトグレーコード: KRL 12 — ブラックコード: KRB 12 — H (mm): 22 — GL (mm): 8 — スパナ (mm): 19 — クランプ範囲 (mm): 4,5 - 7
PG 11 — グレーコード: KRG 13 — ライトグレーコード: KRL 13 — ブラックコード: KRB 13 — H (mm): 22 — GL (mm): 8 — スパナ (mm): 22 — クランプ範囲 (mm): 6 - 9
PG 13,5 — グレーコード: KRG 14 — ライトグレーコード: KRL 14 — ブラックコード: KRB 14 — H (mm): 26 — GL (mm): 9 — スパナ (mm): 24 — クランプ範囲 (mm): 8 - 13
PG 16 — グレーコード: KRG 15 — ライトグレーコード: KRL 15 — ブラックコード: KRB 15 — H (mm): 28 — GL (mm): 10 — スパナ (mm): 27 — クランプ範囲 (mm): 11 - 14
PG 21 — グレーコード: KRG 16 — ライトグレーコード: KRL 16 — ブラックコード: KRB 16 — H (mm): 32 — GL (mm): 11 — スパナ (mm): 33 — クランプ範囲 (mm): 14 - 18
PG 29 — グレーコード: KRG 17 — ライトグレーコード: KRL 17 — ブラックコード: KRB 17 — H (mm): 35 — GL (mm): 11 — スパナ (mm): 42 — クランプ範囲 (mm): 18 - 25
PG 36 — グレーコード: KRG 18 — ライトグレーコード: KRL 18 — ブラックコード: KRB 18 — H (mm): 39 — GL (mm): 13 — スパナ (mm): 53 — クランプ範囲 (mm): 25 - 32

特長 / 技術仕様

• 材料キャップナットと本体はポリアミド PA6 V2、キャップナットはオプションで強化PA6 V2 + 30% GF
• シーリングリング材質TPV
• ワッシャー材質ポリスチレン
• 接続ねじメトリックEN 60423およびPGDIN 40430の選択肢
• 保護等級IP54
• 使用温度範囲-20 °C +100 °C
• サイズごとに色/コードを用意グレー RAL 7001 / ライトグレー RAL 7035 / ブラック RAL 9005
• 特殊シールで防塵性を確保UV耐性は要望に応じて対応
• DINタイプの設計と締付け方式組立てが容易
• ねじサイズにより幅広いクランプ範囲を提供技術データ参照
