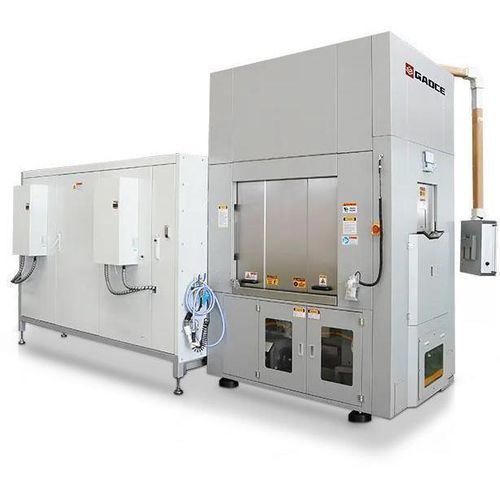

ワイヤー式切断機 GC-800XC

単結晶シリコン用ウェーハ制御ソフトウェア付き

製品紹介
本機は単結晶シリコンウェーハ製造の切片（スライス）工程向けに設計され、2024年11月に発売されました。可変の小さな軸間設計により、16X／18X／210／220／230 mm等の複数のウェーハ／ロッド寸法に対応し、HJT・TOPConなど次世代セルの大寸法化、薄片化、ハーフセル、矩形ウェーハの要求にも対応します。

主な特長
GC-800XCは新しい切断領域レイアウトを採用し、最大シリコンインゴット搭載量は950 mmです。最新の切断構成により、線速最大2600 m/minで315 mm–370 mm–400 mm–455 mmの多段軸間モードでの切断を可能にします。軽量で高精度なワイヤーガイドシステムにより張力変動を抑制し、機械全体の付加張力は < 1 N、総断線率は < 5 %です。18 μm以下の線径での安定切断に対応し、総合エネルギー消費が低く、複数の自動化インターフェースを備えており、ビッグデータプラットフォームを活用したインテリジェントな生産管理が可能です。

製品パラメータ
シリコンロッド加工寸法：□166～□230 × LMax.950 mm（ハーフウェーハ対応）
最大ライン速度：2600 m/min
軸間：315～455 mm
ワイヤー貯蔵量：240 km
装置寸法（約）：5110 × 2481 × 3275 mm
装置重量（約）：12,500 kg

技術仕様

• 型式：GC-800XC
• 用途：単結晶シリコンウェーハ製造のスライス工程向け
• 最大インゴット搭載量：950 mm
• 対応ウェーハ／ロッド寸法：□166～□230；16X/18X/210/220/230 mmおよびハーフウェーハ対応
• ワイヤー速度（最大）：2600 m/min
• 軸間モード：多段 315 mm – 370 mm – 400 mm – 455 mm
• 機械全体付加張力： < 1 N
• 総断線率： < 5 %
• 対応線径：18 μm以下での安定切断
• ワイヤー貯蔵量：240 km
• 装置寸法（約）：5110 × 2481 × 3275 mm
• 装置重量（約）：12,500 kg
• 特徴：軽量高精度ワイヤーガイドシステム、低エネルギー消費、自動化インターフェースによるインテリジェント生産とデータ駆動の制御
