突付けメッシュ式チェーン AL series

動力伝達スチール製リベット

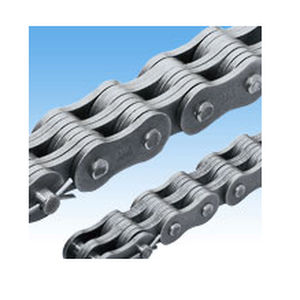

プレートとピンだけで構成される鋼製のチェーンです。 主として吊り下げ用途、平衡用途、モーション伝動用途に適します。 軽荷重用のAL形と、重荷重用のBL形があり、寸法およびプレートの組合せが異なります。 バランスチェーンとも呼ばれます。JIS規格準拠。 ※ご使用にあたっては専用金具と滑車が必要です。 構造 ・リーフチェーンはプレートとピンだけで構成されています。 プレートはピンにより連結され、チェーンに掛かる張力を受け持ちます。 外プレートとピンは締まりばめで、ピンはリベット止めになっています。また、内プレート・中間プレートとピンは隙間ばめになっています。 ピンはプレートを介してせん断力を受けると同時に、チェーンが屈曲する際には内プレートの穴内面を摺動します。 端末 リーフチェーンの端末は、継手リンク・エンドリンク・内リンクのいずれかになります。
