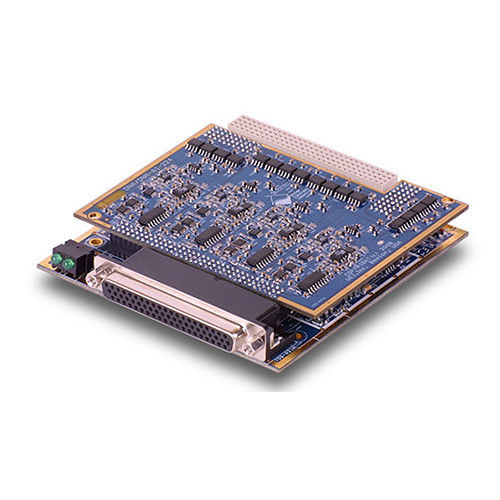

アナログ入力カード DNx-AI-224 series

歪利用張力計4チャンネル

DNx-AI-224 は、UEI のデータ収集・制御用キューブおよび RACKtangle I/O ラック用の高速 4 チャンネル ひずみゲージ入力ボードです。このボードは、高速性、精度、接続の柔軟性を理想的に組み合わせたもので、さまざまなアプリケーションでの使用に適しています。 アナログ入力は、最大100キロサンプル/秒のサンプルレートで18ビットの分解能を提供します。各チャンネルにはA/Dコンバータが搭載され、4チャンネルすべてが同時にサンプリングされます。18ビットの分解能とボードの自動オフセット・ゼロ化および自動ゲイン校正の組み合わせにより、極めて正確な測定が可能です。また、各チャンネルにはアンチエイリアスフィルタが搭載されており、サンプルレートに合わせて自動的に設定されます（※詳細は次ページの注釈をご参照ください）。 DNx-AI-224は、フルブリッジ、ハーフブリッジ、クォーターブリッジのゲージやロードセルからの入力を受け付けます。120Ω、350Ω、1000Ωのゲージ用にブリッジ補完抵抗を内蔵しています。もちろん、あらゆる抵抗値のフルブリッジゲージの測定も可能です。各チャンネルに独立した励磁出力があり、0～±10Vdcまで65535ステップでプログラム可能です。励磁出力はそれぞれ最大50mAまで駆動でき、1kブリッジは±10Vdc、350Ωブリッジは±8.75V、120Ωブリッジは最大±3Vdcで駆動することが可能です。 このボードには、オンボードの圧縮および張力シャント校正機能があり、シャント校正値は10kΩから170kΩの間で256ステップで選択可能です。また、ユーザーが供給する外部シャント抵抗の接続も可能です。
