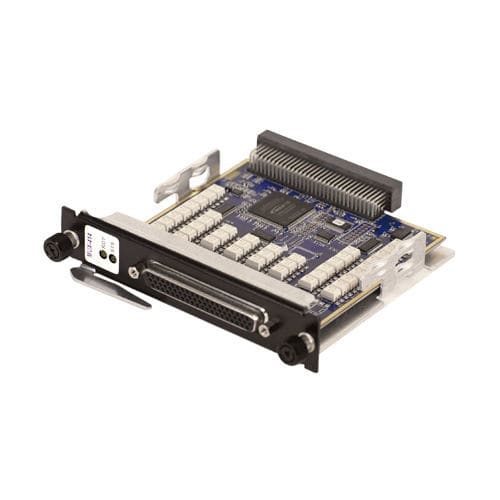

基板多重化装置 DNx-MUX-414 series

DNR/DNF/DNA-MUX-414 は、UEI の RACKtangle、FlatRACK、Cube シャーシでそれぞれ使用できる 14 個の独立した 1 x 3 のスイッチを提供します。MUX-414ボードは、スイッチングとデジタル制御の様々なアプリケーション、特にSILアプリケーションの接続に使用するために設計されています。各チャンネルは、3つの独立したSPST（フォームA）接点に接続された「コモン」端子を提供します。典型的なSILアプリケーションでは、各フライトコンピュータ信号を実際のトレーナー、シミュレーションデバイス、第3のテストまたはエラー信号、または断線やその他の開回路状態をシミュレートするために開いたままに接続することが可能です。 各チャンネルは、最大±48 VDCの電圧、±48 VDC以下のピークを持つAC波形、または最大34Vrmsの正弦波信号のスイッチングが可能です。各チャンネルは，DCまたはACrmsで1Aの連続動作が可能で，スイッチ抵抗は0.2Ω未満（標準，外部ケーブルは含まず）です。最大250Hzのスイッチング速度に対応し、全チャネルのデフォルトはブレーク・ビフォア・メイクリレー動作です。各ボードは、ボード、キューブ、およびインストールされた他のI/Oボードと同様に、チャネル間で350 VDCの絶縁を提供します。 すべての接続は、便利な62ピンDコネクタで行われ、相手ケーブルやコネクタの入手に問題がないことを保証します。また、DNA-CBL-62ケーブルを使用して、DNx-MUX-414ボードを当社の人気の高いDNA-STP-62スクリューターミナルパネルに接続することも可能です。このケーブルは完全にシールドされており、1フィート、3フィート、6フィート、10フィート、20フィートの長さが用意されています。
