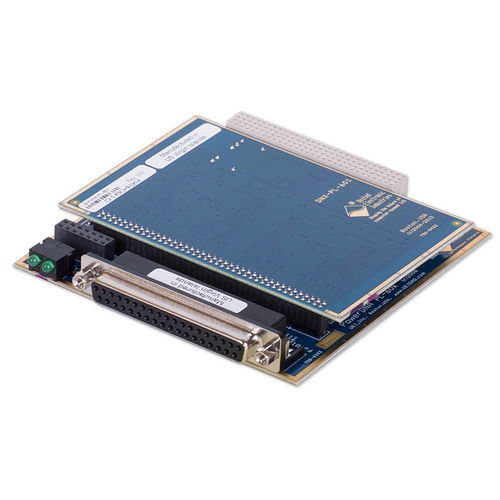

アップダウンカウンター DNx-CT-601 series

DNx-CT-601は，独立した8つの32ビットチャネルを提供し，各チャネルは過電圧保護と光絶縁を備えた汎用カウンタ/タイマボード（層）です。これらは，ロードレジスタと2つのコンペアレジスタからの値を使用して，多くの柔軟なモードでアップ/ダウンカウントを実行します。イベントカウンタとして動作し、幅/周期の計測を行い、カウントの方向をユーザーが設定する矩形エンコードモードで動作させることができます。出力モードは，1ショットとユニバーサルPWMがあります。 特徴 8チャネル，32ビットカウンタ/タイマ/PWMボード 8個の独立したカウンタ/タイマ・ユニット 32ビット・プリスケーラ（各チャネル 結果を累積する多周期カウンタ 内部（66 MHz）または外部（最大16.5 MHz）タイムベースと連動 各カウンタに256 x 32ビット入力FIFOと256 x 32ビット出力FIFOを搭載 外部クロックおよびゲート入力のデバウンス/グリッチ除去機能 8種類のカウント・モード
