アナログ入力カード DNx-AI-211 series

デジタル振動センサー用マルチチャンネル

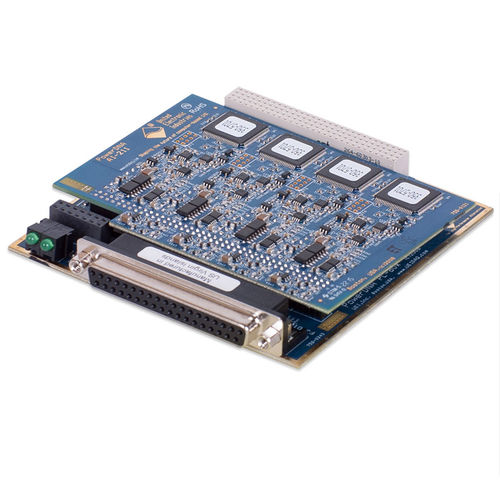

DNx-AI-211 は高性能な 4 チャンネル振動測定ボードです。このボードは、業界標準の2線式振動センサ（例：ICPおよびIEPE）に直接接続できるように特別に設計されています。各チャンネルは、独自の24ビットA/Dコンバータをベースにしています。このチャンネルごとのA/Dモードは、4つのチャンネルを同時にサンプリングすることができ、異なるチャンネルの振動データを時間領域で簡単に相関させることができます。このボードは、4つのチャネルを最大125kSPSまでサンプリングします（ボードの最大スループットは500kSPS）。シャーシの強力なトリガ／同期インタフェースを使用することで、複数のボード、さらには複数のシャーシ内のチャネルを同時にサンプリングするように簡単に構成することができます。 ボードの24ビット・コンバーターは、5 kHzで109 dB、ボードの最大サンプル・レート125 kSPSで97 dBのS/N比（SNR）を実現し、卓越した精度を提供します。また、24ビット・コンバーターは、単一の入力レンジで最小の信号からフルスケールの衝撃までモニターするために必要なダイナミック・レンジを提供します。AI-211入力アンプは、+25/-13VDCから±3.125VDCまでの4種類の入力レンジを持ち、極端に低いレベルの信号に対してさらに高い分解能が要求される場合にも対応します。 アンチエイリアスフィルタは、アナログとデジタルのFIRフィルタの組み合わせで行います。デジタルフィルターにより、単純なアナログフィルターでは実現できない低い通過域リップル（±0.005dB）、急峻なフォールオフ、低いストップバンドフロア（-100dB）の組み合わせが可能になりました。また、デジタルフィルタの採用により、各フィルタが同一の位相シフトを生成するため、フィルタによるチャネル間の位相ジッタがその後の分析に影響したり、破損したりすることはありません。
