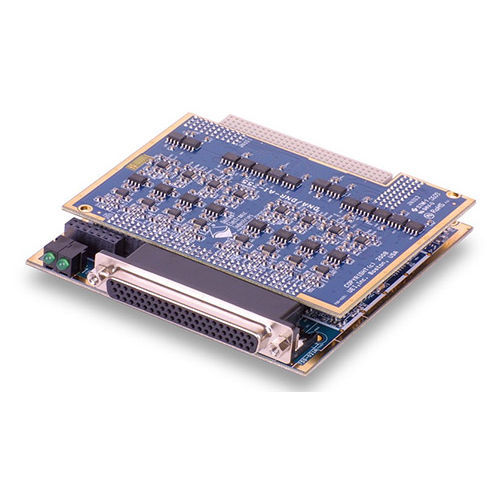

レゾルバー用インターフェース モジュール DNx-AI-255 series

2チャネル、16ビット、シンクロ/レゾルバインターフェース 特徴 2入力/2出力チャネル 16ビット分解能 3線式（シンクロ）および4線式（レゾルバ）入力 リファレンス出力（各チャンネル 2〜28 Vrmsのプログラマブル・リファレンス 50 Hz～4000 Hz 28 Vrms出力（1.2 VA、外部バッファなし 完全絶縁（チャン・トゥ・チャンおよびチャン・トゥ・シャーシ） DNx-AI-255は2チャンネルのシンクロ/レゾルバ入力/出力ボードです。このボードは、試験、測定、制御の様々なアプリケーションに適しており、また、試験やシミュレータアプリケーションのシミュレーション出力にも適しています。このボードは、2入力、2出力、または1入力、1出力として構成することができます。 このボードには2つの入力チャンネルがあり、3線式シンクロまたは4線式レゾルバのいずれかをモニターすることができます。このボードの高精度回路と各チャンネルの独立した16ビットA/Dコンバータにより、最大±2.6秒の測定精度が得られます。入力は、基準周波数にもよりますが、最大800rpsで読み取ることができます。 各チャンネルは、それぞれ独立にプログラム可能なリファレンスを提供し、出力は独立して2～28 Vrms、周波数50～4,000 Hz、最大1.2 VAまでプログラム可能です。 DNx-AI-255は2チャンネルのシンクロまたはレゾルバ出力も備えており、姿勢指示器などの駆動や、さまざまなシンクロまたはレゾルバ入力デバイスのテストソースとして理想的です。出力はそれぞれ独立した基準信号を受け、16ビットの出力分解能を提供する。各チャンネルは外部バッファなしで1.2VA、28Vrmsまで駆動可能です。
