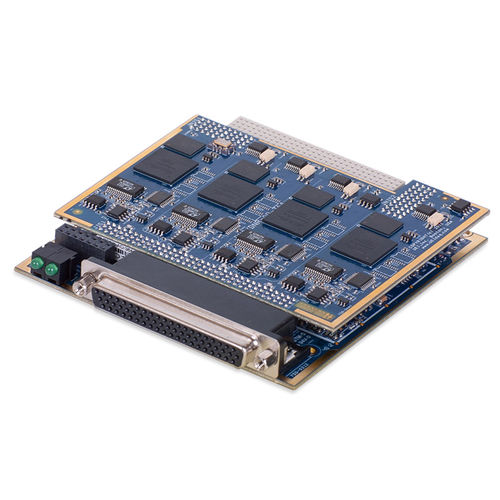

任意波形発電機 DNx-AO-364 series

機能プログラム可能4チャンネル

DNx-AO-364 は、UEI 社の人気シャーシである Cube/RACKtangle で使用する 4 チャンネル のファンクションジェネレータ/任意波形発生器（AWFG）ボードです。最大150kHzの標準的な正弦波、方形波、三角波を提供するほか、ユーザーがAWFGの機能を利用してカスタム波形を作成することも可能です。各チャンネルの出力は他のチャンネルと独立して設定できるほか、プログラマブルフェーズシフト機能を利用して他のチャンネルにスレーブすることも可能です。 DNx-AO-364は、周波数出力および電圧出力の設定において高い分解能を提供します。出力周波数は1 mHzから150 kHzまで、0.25 Hzの分解能と±1.0 Hzの総合的な精度で設定可能です。出力電圧は0～8.45Vrms、16ビット分解能で設定できます。出力DCオフセットは、±12.0 VDCの間で設定可能です。出力電圧とオフセットを含む出力電圧の合計が±12.0 VDCを超えないように注意してください。出力インピーダンスはそれぞれ150 kΩで，ソフトウェア制御で有効/無効を切り替えることができます。 特徴 4チャンネルファンクションジェネレータ/AWFGインタフェース DNA-AO-364 キューブI/Oシャーシ用 (写真はDNRバージョン) DNR-AO-364、RACKtangle™ I/Oシャーシと使用。 独立して構成可能な4つのチャンネル 正弦波、方形波、三角波またはAWFG出力 1 mHz～150 kHzの出力 0.25Hzの出力分解能 ソフトウェアで選択可能なチャンネル間の位相シフト リアルタイムの周波数スルー/スイープ
