イーサネットインターフェイス カード DNx-SL-501 series

RS-232RS-485RS-422

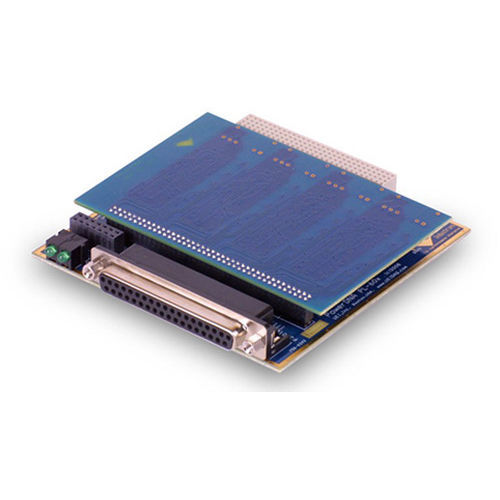

DNx-SL-501は、UEIの強力なCube、RACKtangle、FLATRACK I/Oシャーシ用の4ポート・シリアル通信レイヤです。このボードは、RS-232またはRS-485としてソフトウェアで設定可能な完全に絶縁されたシリアルインタフェースを提供します。 DNx-SL-501は、RS-485モードでは最大2Mbit/sの転送速度、RS-232モードでは最大256Kb/sの転送速度をサポートしています。DNx-SL-501-804として指定されたボードの特別バージョンは、最大4Mビット/秒のボーレートをサポートしています。このボードは、各ポートで16550C UARTエミュレーションを使用し（FIFOモードのみ）、半二重および全二重モードをサポートしています。 RS-485の半二重および全二重モードをサポートします。 DNx-SL-501は、RS-485モードで使用する場合、RS-422ネットワークと互換性があります。 RS-485モードで使用する場合は、RS-422ネットワークと互換性があります。このレイヤーは、RS-485通信のために200Ωのソフトウェア選択可能なTXおよびRX終端を提供します。DNx-SL-501は、シリアルベースのデータ収集デバイスをイーサネットに接続するだけでなく、様々なシリアルベースのデバイスやレガシーDAQシステムとのインターフェイスに理想的なソリューションです。標準的なシリアルI/O機能に加えて、DNx-SL-501は、一連の追加機能を提供します。これらの機能は以下の通りです。 プログラマブルPLLによるボーレートのフルカスタマイズ（300baud～2Mbaud、チャネル毎 プログラマブルキャラクターディレイ(アビオニクス機器のドライブ/シミュレートに必要) ୧フレーム間ディレイ(異なるレートのフレームをスケジュールするのに使用) 新しいデータが時間通りにホストから送信されない場合、最後のフレームを自動的に繰り返す(多くのアビオニクス機器で "inop" フラグをハッピーにしておくために必要) 8ビット・モードではNone/Even/Odd/Space/Markパリティ、9ビット・モードではシンボルごとにプログラマブル。
