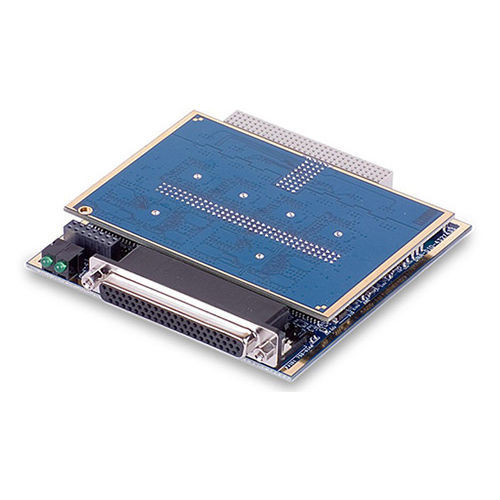

デジタル出力カード DNx-DIO-433 series

電流プログラム可能

DNx-DIO-433 (Guardian シリーズ) ボードは，32 チャンネル，デジタル出力ボードです。各チャンネルは電流源として構成され、3.3～36VDCの電圧を切り替えます。各チャンネルの定格は600 mAの連続動作で、出力電圧降下は550 mV未満です。DNx-DIO-433は、さまざまなデータ収集および制御アプリケーションにおけるデジタル出力インターフェースとして理想的です。 UEIのGuardianシリーズの一部として、DNx-DIO-433はデジタル出力を制御するだけでなく、各チャンネルの出力電圧と電流を監視することができます。これにより、アプリケーションは、短絡や開回路、その他の「疑わしい」動作を検出し、フラグを立てることができます。 Guardianの利点は、プログラマブルな過電流保護も備えていることです。ユーザーは、チャンネルがシャットダウンされる前に必要な電流と過負荷の持続時間（最短で10mS）を選択することができます。各基板は350 Vrmsの絶縁と1 kHzの更新レートを提供します。 各チャンネルは、パルス幅変調（PWM）「ソフトスタート／ストップ」機能を提供します。これにより、徐々に電力を印加／除去することができ、白熱電球のように熱衝撃で寿命が短くなる機器の信頼性を大幅に向上させることができます。 特徴 デジタル出力32点 600mA(電流源)出力 3.3〜36VDCの広い出力範囲 最大更新レート1 kHz Guardianシリーズ診断機能 プログラム可能な過電流保護（50 mA～1 A） プログラム可能な過電流継続時間制限 PWMベースのソフトスタート/ストップで突入電流の "ショック "を低減 各チャンネルの出力電圧と電流を監視し、ショート／オープンやその他のシステム障害を自動検出可能
