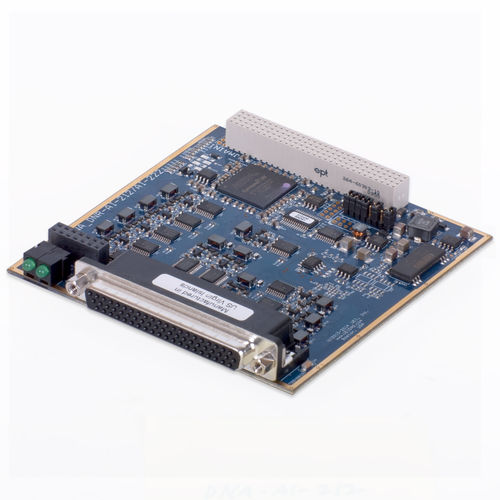

アナログ入力カード DNx-AI-212 series

マルチチャンネル温度測定用熱電対用

DNx-AI-212 は、UEI 社の人気シャーシである Cube と RACKtangle にそれぞれ対応した 12 チャネル完全絶縁、同時サンプリングの熱電対入力ボードです。DNA/DNRバージョンは電子的に同一です。DNx-AI-212は、±2.048Vの入力範囲と24ビットコンバータを備えています。ほとんどのTCタイプで使用される16ゲインで、AI-212は7.6ナノボルトの入力分解能を提供します。 また、A/Dはチャネル毎に設定することにより、最大1800S/s（総計21600S/s）の同時サンプリングが可能です。また、A/Dをチャンネルごとに設定することにより、入力のクロストークやチャンネルのセトリングタイムの問題を排除することができます。 DNx-AI-212は理想的な高精度熱電対測定デバイスで、すべての標準熱電対（J、K、T、S、E、Rを含む）において0.1℃未満のオフセットおよびゲイン誤差を提供します。この精度と350 VDC/Vrmsのチャンネル間およびチャンネルとシャーシ間の絶縁が相まって、高電圧環境で非絶縁熱電対を使用する場合でも、このボードは産業用温度測定に最適なソリューションとなります。 さらに、DNx-AI-212は、専用のCJC測定を提供する非常に正確なADT7420デジタル温度センサを活用するように設計されています。CJCセンサは、DNA-STP-AI-212のスクリューターミナルパネル（購入時に付属）に外付けされます。付属のソフトウェアにより、必要なTCリニアライゼーションとCJC補正を行い、必要に応じてデータを℃、K、°F、°Rで返します。また、熱電対のオープン検出回路を搭載しています。
