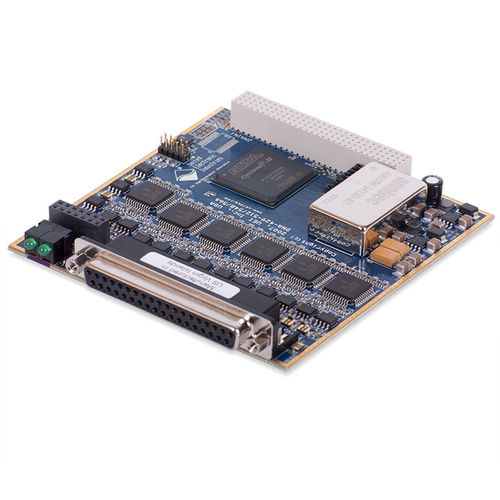

マルチチャンネルインターフェイス カード DNx-429-566 series

ARINC429

DNx-429-566 は 12 チャンネル (6 TX, 6 RX) の ARINC-429 通信インターフェイスです。このボードはARINC 429仕様に完全に準拠しており、高速 (100 kHz) と低速 (12.5 kHz) の両方の動作をサポートしています。チャンネル速度は、2チャンネルのバンクをソフトウェアで選択できます。すべてのチャンネルが高速モードに設定されている場合でも、すべてのRXおよびTXチャンネルで256ワードFIFOを使用することにより、データの完全性が保証されます。 受信チャンネルは、選択したチャンネルのデータのみを取り込むように、ラベルでフィルタリングする機能を備えています。フィルタは、1～255ラベルのデータを転送するように設定でき、また、ソースに関係なくすべてのデータがキャプチャされるように無効化することも可能です。また、全てのデータを転送するか、最後の送信から変更されたデータのみを転送するか、ラベルごとに選択することも可能です。各チャンネルは、送信元/送信先識別子（ビット9および10）に基づくデータ受信フィルタリングもサポートするように設定することができます。希望するSDIに一致するワードは転送され、そうでないものは無視される。受信した各ワードには、受信日時（解像度10μs）のタイムスタンプを付けることができます。パリティ・エラーは、ボード・レベルでフラグを立てて誤ったデータをトラップするか、RXチャンネルを構成して不正なパリティ・ビットのあるデータを転送することができます。 パリティビットが不正なデータを転送するように設定することもできます。
