牽引用チェーン

スチール製合金製硬化鋼製

概要

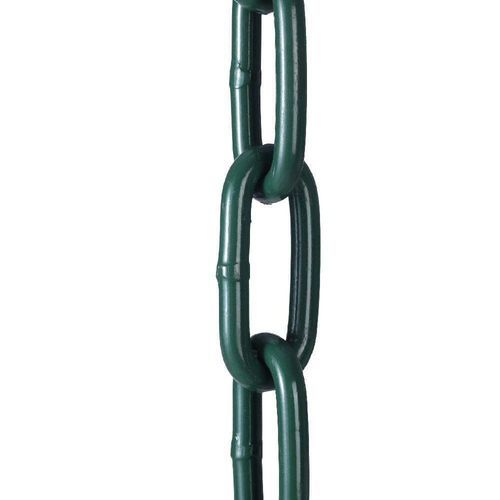

デッキラッシングチェーンは、船舶の甲板や海洋プラットフォーム上で貨物や装備を固定するための高強度な係留用チェーンです。焼入れ・焼戻し処理を施した合金鋼製で、耐食性のある表面仕上げを選択可能。海洋環境や重負荷のデッキ係留作業向けに設計されています。

用途

• Ro-Ro 船および一般貨物のデッキ係留
• ジャッキチェーンおよび揚重アセンブリ
• チェーンスリングおよびクレーンシステム
• オフショア輸送およびリギング
• 港湾物流および貨物固定

材料
焼入れ・焼戻し処理済み合金鋼。

チェーングレード
Grade 80（G80）。

設計係数
最小 4:1。

識別
G80 マーク、製造業者識別；ロットトレーサビリティ対応。

製品特徴

• 製造：Grade 80 揚重チェーン要件に適合するよう、合金鋼を焼入れ・焼戻しで処理。
• 表面仕上げ：素地、黒塗装、粉体塗装、電気亜鉛めっき、溶融亜鉛めっき、または顧客指定の仕上げ。
• 機械的性能：破断荷重は最低でも WLL の 4 倍以上。
• マーキング：リンクに G80、製造業者 ID、または顧客指定の刻印対応可。
• 適用例：チェーンスリング、揚重アセンブリ、ホイスト、リギング機器、重量貨物の固定に適合。
• カスタム製造：非標準寸法、長さ、刻印、アセンブリは顧客仕様で製作可能。

パラメーター
船舶の係留要件、貨物重量、デッキラッシングシステムに合わせて、複数の径およびリンク構成で提供。長リンク設計は Ro-Ro 船、オフショア輸送、一般貨物の固定でよく使用されます。

代表仕様（表）
サイズ | 長さ (mm) | 幅 (mm) | 重量 (kg/m) | WLL | 試験荷重 | 最小破断荷重
9 mm | 56 | 15 | 1.45 | 50 kN | 63 kN | 100 kN
11 mm | 65 | 18 | 2.20 | 75 kN | 94 kN | 150 kN
13 mm | 80 | 23 | 3.00 | 100 kN | 125 kN | 200 kN

基準

• 製造：高強度鋼と耐食性表面処理を用い、海上貨物固定の要件に従って生産。
• 試験：ロットごとの寸法検査、耐荷重試験、破断試験、溶接検査、表面品質検査を実施。
• 適用基準：Ro-Ro 船、オフショア輸送、重量貨物の固定、港湾作業に適合。
• 保守：使用前に必ず腐食、変形、溶接欠陥、伸び、塗装劣化、過度な摩耗を点検。

技術的特性 / 仕様

• 材料：焼入れ・焼戻し処理合金鋼
• チェーングレード：Grade 80（G80）
• 設計係数：最小 4:1
• 識別：G80 マーク、製造業者マーク、ロット追跡性あり
• 表面仕上げ：素地、黒塗装、粉体塗装、電気亜鉛めっき、溶融亜鉛めっき、カスタム仕上げ
• 機械的性能：破断力 ≥ 4 × WLL
• 標準寸法と容量：9 mm（WLL 50 kN；最小破断荷重 100 kN）、11 mm（WLL 75 kN；最小破断荷重 150 kN）、13 mm（WLL 100 kN；最小破断荷重 200 kN）
