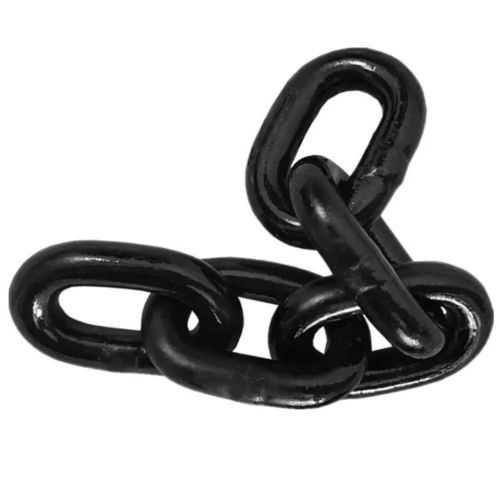

動力伝達チェーン 駆動トランスミッションスチール製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- トランスミッション, 動力伝達, 駆動
- 材料
- スチール製, 炭素鋼製
- 形状
- 円形, スタンダ－ドリンク
- その他の特徴
- 耐腐食性, 激しい使用に耐える, 耐磨耗性, 長寿命, DIN
- 製品用途
- 工業用, 器具用, チェーン用
- チェーンピッチ
最少: 10 mm
(0.394 in)最大: 152 mm
(5.984 in)
詳細
概要
DIN 22252 チェーンの採用には、産業用途においていくつかの利点があります。強度と耐久性: DIN 22252 チェーンは合金鋼で製造されており、優れた引張強度と耐食性を提供します。摩耗耐性: DIN 22252 チェーンは、過酷な使用下でも摩耗に耐えるよう設計されており、寿命を延ばし、保守・交換コストを低減します。汎用性: DIN 22252 チェーンは様々なサイズと構成で提供され、重量物搬送や揚重装置などに適しています。精密製造: 厳しい仕様に基づき製造され、寸法精度と品質の均一性を確保し、チェーン故障のリスクを低減します。互換性: スプロケットやアタッチメント等の他のコンポーネントと組み合わせて完全なチェーンドライブシステムを構築できるよう設計されています。
用途
導入
丸リンクチェーン、丸鋼リンクチェーン、丸リンク鉱山チェーン、DIN 22252 鉱山チェーン、鉱山用コンベヤーチェーン、フライトバー式チェーンシステム。DIN 22252 チェーンはドイツ規格 DIN 22252 に従って設計・製造されており、寸法、材料、特性が規定されています。鉱業、建設、重機での使用に適します。
パラメータ
材料: 炭素鋼、高炭素鋼、マンガン鋼、20MN2 鋼、25mnV 鋼。
チェーン処理工程: 熱処理、浸炭、黒染め、電着塗装、ショットブラスト。
規格
DIN チェーン（ドイツ規格チェーン）は次の規格に分類されます: DIN 766 チェーン（ショートリンク）、DIN 764 チェーン（ミディアムリンク）、DIN 763 チェーン（ロングリンク）、DIN 5685 チェーン、DIN 22252 チェーン。
規格 - 寸法表（表の列順に並んだ値）
ヘッダー: nominal | tolerance | nominal | tolerance | inner | outer | diameter | length | unit weight (kg/m ~)
10 | ± 0.4 | 40 | ± 0.5 | 12 | 34 | 10.8 | 7.1 | 1.9
14 | ± 0.4 | 50 | ± 0.5 | 17 | 48 | 15 | 10 | 4
18 | ± 0.5 | 64 | ± 0.6 | 21 | 60 | 19.5 | 13 | 6.6
19 | ± 0.6 | 64.5 | ± 0.6 | 22 | 63 | 20 | 13 | 7.4
22 | ± 0.7 | 86 | ± 0.9 | 26 | 74 | 23.5 | 15.5 | 9.5
24 | ± 0.8 | 86 | ± 0.9 | 28 | 79 | 26 | 17 | 11.6
26 | ± 0.8 | 92 | ± 0.9 | 30 | 86 | 28 | 18 | 13.7
30 | ± 0.9 | 108 | ± 1.1 | 34 | 98 | 32.5 | 21 | 18
34 | ± 1.0 | 126 | ± 1.3 | 38 | 109 | 36.5 | 23.8 | 22.7
38 | ± 1.1 | 126 | ± 1.3 | 42 | 121 | 41 | 27 | 30.1
38 | ± 1.1 | 137 | ± 1.4 | 42 | 121 | 41 | 27 | 29
42 | ± 1.3 | 137 | ± 1.4 | 48 | 137 | 45 | 30 | 36.9
42 | ± 1.3 | 146 | ± 1.5 | 48 | 137 | 45 | 30 | 36
42 | ± 1.3 | 152 | ± 1.5 | 46 | 133 | 45 | 30 | 35.3
注意
より大きなサイズはお問い合わせください。リンクサイズ(d)はリンク溶接の反対側の直線部分で測定してください。リンク幅(b1 & b2)はリンク溶接の外側で測定してください。
タグ / キーワード
DIN Chain, DIN 22252 Chain, DIN 22252, windlass chain, galvanized chain, black chain, short link chain
仕様
DIN 22252 チェーンの採用には、産業用途においていくつかの利点があります。強度と耐久性: DIN 22252 チェーンは合金鋼で製造されており、優れた引張強度と耐食性を提供します。摩耗耐性: DIN 22252 チェーンは、過酷な使用下でも摩耗に耐えるよう設計されており、寿命を延ばし、保守・交換コストを低減します。汎用性: DIN 22252 チェーンは様々なサイズと構成で提供され、重量物搬送や揚重装置などに適しています。精密製造: 厳しい仕様に基づき製造され、寸法精度と品質の均一性を確保し、チェーン故障のリスクを低減します。互換性: スプロケットやアタッチメント等の他のコンポーネントと組み合わせて完全なチェーンドライブシステムを構築できるよう設計されています。
用途
- Armored Face Conveyors (AFC)
- Beam Stage Loaders (BSL)
- ロードヘッダーマシン (road header machines)
- 石炭プラウ (coal plows)
- 丸リンクチェーンを必要とするその他の大型産業用および鉱山機器
導入
丸リンクチェーン、丸鋼リンクチェーン、丸リンク鉱山チェーン、DIN 22252 鉱山チェーン、鉱山用コンベヤーチェーン、フライトバー式チェーンシステム。DIN 22252 チェーンはドイツ規格 DIN 22252 に従って設計・製造されており、寸法、材料、特性が規定されています。鉱業、建設、重機での使用に適します。
パラメータ
材料: 炭素鋼、高炭素鋼、マンガン鋼、20MN2 鋼、25mnV 鋼。
チェーン処理工程: 熱処理、浸炭、黒染め、電着塗装、ショットブラスト。
規格
DIN チェーン（ドイツ規格チェーン）は次の規格に分類されます: DIN 766 チェーン（ショートリンク）、DIN 764 チェーン（ミディアムリンク）、DIN 763 チェーン（ロングリンク）、DIN 5685 チェーン、DIN 22252 チェーン。
規格 - 寸法表（表の列順に並んだ値）
ヘッダー: nominal | tolerance | nominal | tolerance | inner | outer | diameter | length | unit weight (kg/m ~)
10 | ± 0.4 | 40 | ± 0.5 | 12 | 34 | 10.8 | 7.1 | 1.9
14 | ± 0.4 | 50 | ± 0.5 | 17 | 48 | 15 | 10 | 4
18 | ± 0.5 | 64 | ± 0.6 | 21 | 60 | 19.5 | 13 | 6.6
19 | ± 0.6 | 64.5 | ± 0.6 | 22 | 63 | 20 | 13 | 7.4
22 | ± 0.7 | 86 | ± 0.9 | 26 | 74 | 23.5 | 15.5 | 9.5
24 | ± 0.8 | 86 | ± 0.9 | 28 | 79 | 26 | 17 | 11.6
26 | ± 0.8 | 92 | ± 0.9 | 30 | 86 | 28 | 18 | 13.7
30 | ± 0.9 | 108 | ± 1.1 | 34 | 98 | 32.5 | 21 | 18
34 | ± 1.0 | 126 | ± 1.3 | 38 | 109 | 36.5 | 23.8 | 22.7
38 | ± 1.1 | 126 | ± 1.3 | 42 | 121 | 41 | 27 | 30.1
38 | ± 1.1 | 137 | ± 1.4 | 42 | 121 | 41 | 27 | 29
42 | ± 1.3 | 137 | ± 1.4 | 48 | 137 | 45 | 30 | 36.9
42 | ± 1.3 | 146 | ± 1.5 | 48 | 137 | 45 | 30 | 36
42 | ± 1.3 | 152 | ± 1.5 | 46 | 133 | 45 | 30 | 35.3
注意
より大きなサイズはお問い合わせください。リンクサイズ(d)はリンク溶接の反対側の直線部分で測定してください。リンク幅(b1 & b2)はリンク溶接の外側で測定してください。
タグ / キーワード
DIN Chain, DIN 22252 Chain, DIN 22252, windlass chain, galvanized chain, black chain, short link chain
仕様
- 製品種別: 丸リンク鉱山/コンベヤーチェーン (DIN 22252)
- 材料: 炭素鋼; 高炭素鋼; マンガン鋼; 20MN2; 25mnV
- 処理オプション: 熱処理、浸炭、黒染め、電着塗装、ショットブラスト
- 適用規格: DIN 766、DIN 764、DIN 763、DIN 5685、DIN 22252
- 代表的な用途: AFC、BSL、ロードヘッダー、石炭プラウ、重量コンベヤー
- 寸法範囲と代表的な単位重量: 上記の規格表を参照（公称寸法 10–152 と対応する寸法・kg/m 値）
- 備考: 大型サイズは別途対応可能。計測規約: d は溶接の反対側で測定、b1 & b2 は溶接外側で測定
