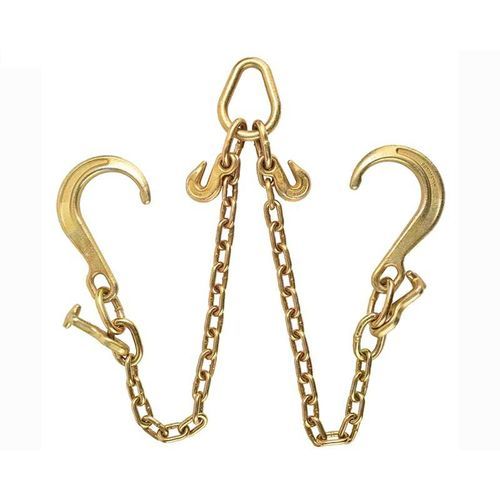

トランスミッションチェーン G70 Tow

牽引用炭素鋼製亜鉛めっき

製品概要
G70 牽引用チェーンは、NACM/ASTM の Grade 70 に分類されるトランスポート・牽引用チェーンで、トラックの荷締めや牽引用途向けに設計されています。高炭素鋼を熱処理して製造しており、硬化性と摩耗抵抗が向上しています。米国タイプ（イエロープレート）やトラック用クレビススリップフック付きの供給が可能です。牽引用途での DOT 要件に適合します。

導入

• サイズ範囲: 1/4" ~ 3/4"（約 φ7 mm ~ 20 mm）
• 使用荷重 (WLL): 3,150 lbs ~ 24,700 lbs（約 1,430 kg ~ 11,200 kg）
• 表面仕上げ: 無処理、亜鉛めっき、溶融亜鉛めっき
• 材質: 高品質熱処理炭素鋼
• 安全率: 4 × WLL

パラメータ（定義）

• チェーン等級 (Grade): NACM/ASTM による分類。等級が高いほど同サイズでの使用荷重が大きくなります。
• Working Load Limit (WLL): 公称使用容量 — 損傷のない直線状チェーンに直接張力をかけた際の推奨最大荷重。
• プルーフテスト (Proof Test): 製造時に実施する最低引張力による完全性検査。設計基準ではありません。
• 最小破断力: 製造テストで記録されたチェーンの最小破断力。受入れ基準であり、運用設計基準ではありません。
• 頭上吊り上げ (Overhead Lifting): 落下時に人身または物的被害を生じる可能性のある吊り上げ。G70 チェーンは基本的に輸送/牽引用であり、特別な認証がない限り通常の頭上吊り用途には適しません。

サイズ／性能表（行は公開値そのまま、列の順序は元表に準拠）
列の順序（元表と同じ）： Size | D (where shown) | Inside Length A | A +/- | Outside Width B | B +/- | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
Row: 3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
Row: 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
Row: 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
Row: 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
Row: 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
Row: 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
Row: 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
Row: 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
Row: 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
Row: 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
Row: 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
Row: 16 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
Row: 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
Row: 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
Row: 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
Row: 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
Row: 25 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
Row: 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
Row: 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

規格と梱包

• 規格: G70 Tow Chain (Grade 70 NACM/ASTM)
• 最小発注量 (MOQ): 100 メートル
• 梱包: 箱 + スチールパレット

技術仕様

• 製品名: G70 Tow Chain
• 型番 / 等級: Grade 70 (NACM / ASTM)
• サイズ範囲: 1/4" ~ 3/4"（φ7 mm ~ 20 mm）
• WLL 範囲: 約 1,430 kg ~ 11,200 kg（3,150 lbs ~ 24,700 lbs）
• 材質: 高品質熱処理炭素鋼
• 表面仕上げ: 無処理、亜鉛めっき、溶融亜鉛めっき
• 安全係数: 4 × WLL
• 用途: トラックの荷締め、牽引、建設、林業、農業
• 適合: 牽引用途で DOT 要件に適合
• MOQ と梱包: 100 m；箱 + スチールパレット
