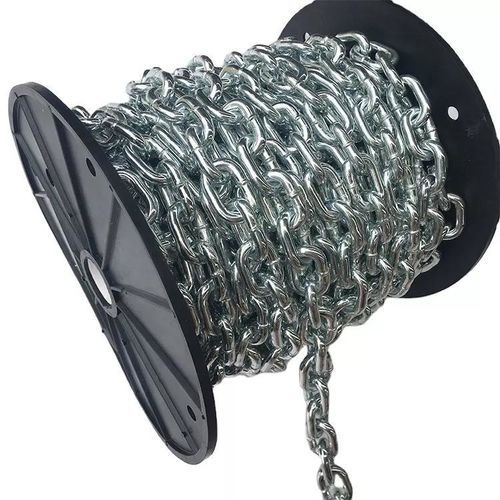

牽引用チェーン UK Standard

スチール製溶融亜鉛メッキ鋼製短鎖環

導入
産業用途に適した複数の仕様・仕上げでのチェーン製造。

パラメーター
LINK SPECIFICATION | TEST LOAD | BREAKING LOAD | NETWT PER 200FT (KG)
D (IN / MM) | L (MM) | W (MM) | TEST LOAD (KG) | BREAKING LOAD (KG) | NETWT PER 200FT B.F. (KG) | NETWT PER 200FT H.D.G. (KG)
1/8 (3.2 mm) | L: 16 mm | W: 12 mm | 試験荷重: 200 kg | 破断荷重: 400 kg | Netwt/200ft B.F.: 11.4 kg | H.D.G.: 11.74 kg
5/32 (4 mm) | L: 18.5 mm | W: 14.5 mm | 試験荷重: 300 kg | 破断荷重: 600 kg | Netwt/200ft B.F.: 18.6 kg | H.D.G.: 19 kg
3/16 (4.7 mm) | L: 19 mm | W: 17 mm | 試験荷重: 400 kg | 破断荷重: 800 kg | Netwt/200ft B.F.: 26.2 kg | H.D.G.: 27 kg
7/32 (5.5 mm) | L: 20 mm | W: 19 mm | 試験荷重: 550 kg | 破断荷重: 1100 kg | Netwt/200ft B.F.: 36.8 kg | H.D.G.: 38 kg
1/4 (6.35 mm) | L: 22 mm | W: 21 mm | 試験荷重: 750 kg | 破断荷重: 1500 kg | Netwt/200ft B.F.: 50 kg | H.D.G.: 51.5 kg
5/16 (7.94 mm) | L: 26 mm | W: 26 mm | 試験荷重: 1200 kg | 破断荷重: 2400 kg | Netwt/200ft B.F.: 80 kg | H.D.G.: 82.4 kg
3/8 (9.5 mm) | L: 28 mm | W: 32 mm | 試験荷重: 1700 kg | 破断荷重: 3400 kg | Netwt/200ft B.F.: 122 kg | H.D.G.: 125.7 kg
7/16 (11.11 mm) | L: 33 mm | W: 36 mm | 試験荷重: 2300 kg | 破断荷重: 4600 kg | Netwt/200ft B.F.: 164 kg | H.D.G.: 169 kg
1/2 (12.7 mm) | L: 39 mm | W: 43 mm | 試験荷重: 3000 kg | 破断荷重: 6000 kg | Netwt/200ft B.F.: 210 kg | H.D.G.: 216 kg
5/8 (15.8 mm) | L: 45 mm | W: 53 mm | 試験荷重: 4700 kg | 破断荷重: 9400 kg | Netwt/200ft B.F.: 334 kg | H.D.G.: 344 kg
3/4 (19 mm) | L: 55 mm | W: 63 mm | 試験荷重: 6800 kg | 破断荷重: 13600 kg | Netwt/200ft B.F.: 485 kg | H.D.G.: 499 kg
7/8 (22.2 mm) | L: 64 mm | W: 74 mm | 試験荷重: 9250 kg | 破断荷重: 18500 kg | Netwt/200ft B.F.: 656 kg | H.D.G.: 675 kg
1 (25.4 mm) | L: 73 mm | W: 84 mm | 試験荷重: 12150 kg | 破断荷重: 24300 kg | Netwt/200ft B.F.: 870 kg | H.D.G.: 896 kg

規格
規格はお問い合わせに応じて提供可能です。

特性 / 技術仕様

• ブランド: TOPONE Chain
• 製品: UK Standard Short Link Chain
• 型番 / 商品名: UK Standard Short Link Chain
• 使用可能な径 (D): 1/8\", 5/32\", 3/16\", 7/32\", 1/4\", 5/16\", 3/8\", 7/16\", 1/2\", 5/8\", 3/4\", 7/8\", 1\"
• 各径について: L (mm), W (mm), 試験荷重 (kg), 破断荷重 (kg), 200ft当たりの正味重量（B.F.およびH.D.G.の2仕上げ）
• 径 → 試験/破断/正味重量の例: 1/8 (3.2 mm) → 試験 200 kg / 破断 400 kg / 正味重量/200ft B.F. 11.4 kg / H.D.G. 11.74 kg; 1/2 (12.7 mm) → 試験 3000 kg / 破断 6000 kg / 正味重量/200ft B.F. 210 kg / H.D.G. 216 kg; 1 (25.4 mm) → 試験 12150 kg / 破断 24300 kg / 正味重量/200ft B.F. 870 kg / H.D.G. 896 kg
• 技術画像および製品図面（写真・パラメータ図）を利用可能
