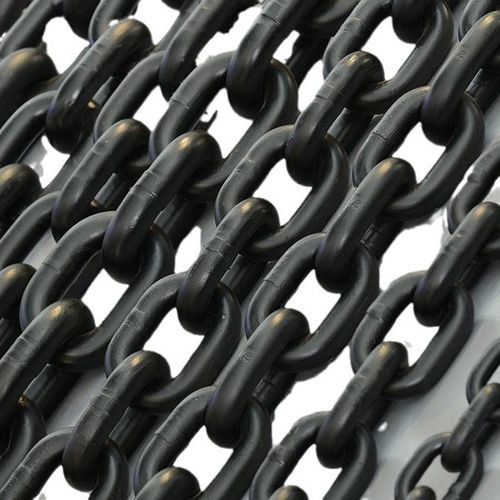

トランスミッションチェーン Manure Spreader Chain

硬化鋼製農業

製品概要
TopOne Chain の肥料（糞）散布機用チェーンは、農業分野での連続的な重負荷運転を想定して設計されています。撒糞機、床コンベヤ、給餌車、飼料収穫機などに適合するよう設計され、焼入れ処理された鋼で製造されており、優れた耐摩耗性、高い引張強度、および長寿命を提供します。G50（表面焼入れ）、G70（DIN 32895）、高性能グレードG80をラインアップ。

材料とグレード
焼入れ鋼の構造。利用可能なグレード：G50（Case Hardened）、G70（DIN 32895）、G80（TopOne Chain 高性能）。機械仕様に合わせた複数の直径とカスタム長さに対応可能です。

用途

• 撒糞機（Manure spreaders）
• 農業用床コンベヤ（スプレッダーパロン）
• 給餌車
• 飼料収穫機
• 一般的な農場の資材取扱い

グレード別チェーン性能仕様
Ø(dn) | Case Hardened (G50) WLL (t) | DIN 32895 (G70) MTF (t) | TopOne Chain (G80) BLL (t)
8.0 | 1.28 | 3.19 | 5.10
9.0 | 1.63 | 4.06 | 6.50
9.5 | 1.81 | 4.53 | 7.25
10.0 | 2.00 | 5.00 | 8.00
11.0 | 2.44 | 6.09 | 9.75
12.0 | 2.89 | 7.22 | 11.55
13.0 | 3.39 | 8.47 | 13.55
14.0 | 3.96 | 9.91 | 15.85
16.0 | 5.13 | 12.81 | 20.50
注：WLL = Working Load Limit、MTF = Minimum Test Force、BLL = Breaking Load Limit。

規格および利用可能寸法
DIN Standard | Grade | Ø(dn) (mm) | Dimension (mm)
Special | 80 | 8.0 | 8 x 22.8
766 | 80 | 8.0 | 8 x 24
32895 | 80 | 8.0 | 8 x 31
766 | 80 | 9.0 | 9 x 27
32895 | 80 | 9.0 | 9 x 31
Special | 80 | 9.5 | 9.5 x 26.2
Special | 80 | 9.5 | 9.5 x 27
Special | 80 | 10.0 | 10.0 x 26.5
766 | 80 | 10.0 | 10 x 28
32895 | 80 | 10.0 | 10 x 31
32895 | 80 | 10.0 | 10 x 35
Special | 80 | 10.0 | 10 x 38
766 | 80 | 11.0 | 11 x 31
32895 | 80 | 11.0 | 11 x 35

追加情報

• 連結ソリューション：各種連結リンクあり。特注寸法対応可。
• 駆動システム：撒糞機用の適合駆動ホイールあり。
• MOQ：500メートル
• パッケージ：スチールドラムまたは木箱

技術仕様

• ブランド：TopOne Chain
• 商用名：Manure Spreader Chain
• 材料：焼入れ鋼（高い耐摩耗性と引張強度）
• 利用可能グレード：G50（Case Hardened）、G70（DIN 32895）、G80（TopOne Chain）
• 直径別の性能例：Ø 8.0 mm — G50 WLL 1.28 t; G70 MTF 3.19 t; G80 BLL 5.10 t
• 直径別の性能例：Ø 9.0 mm — G50 WLL 1.63 t; G70 MTF 4.06 t; G80 BLL 6.50 t
• 直径別の性能例：Ø 9.5 mm — G50 WLL 1.81 t; G70 MTF 4.53 t; G80 BLL 7.25 t
• 直径別の性能例：Ø 10.0 mm — G50 WLL 2.00 t; G70 MTF 5.00 t; G80 BLL 8.00 t
• 直径別の性能例：Ø 11.0 mm — G50 WLL 2.44 t; G70 MTF 6.09 t; G80 BLL 9.75 t
• 直径別の性能例：Ø 12.0 mm — G50 WLL 2.89 t; G70 MTF 7.22 t; G80 BLL 11.55 t
• 直径別の性能例：Ø 13.0 mm — G50 WLL 3.39 t; G70 MTF 8.47 t; G80 BLL 13.55 t
• 直径別の性能例：Ø 14.0 mm — G50 WLL 3.96 t; G70 MTF 9.91 t; G80 BLL 15.85 t
• 直径別の性能例：Ø 16.0 mm — G50 WLL 5.13 t; G70 MTF 12.81 t; G80 BLL 20.50 t
• 規格・寸法の例：Special 8 x 22.8; 766 8 x 24; 32895 8 x 31; 766 9 x 27; 32895 9 x 31; Special 9.5 x 26.2; Special 9.5 x 27; Special 10.0 x 26.5; 766 10 x 28; 32895 10 x 31; 32895 10 x 35; Special 10 x 38; 766 11 x 31; 32895 11 x 35
