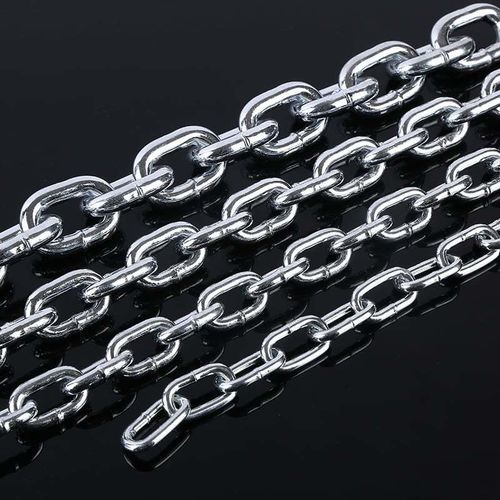

境界区分チェーン

アンカー用警告鋼

製品概要
DIN 766 チェーン（短リンク溶接チェーン）は、短リンクチェーンの寸法基準です。チェーン寸法はリンク材の直径を示します。耐食性や一般産業用途向けに複数の鋼種と表面処理を用意しています。係留鎖（アンカーチェーン）、フェンス、バリア、盗難防止用途向け。頭上での吊り上げや過負荷吊りには使用しないでください。

導入

• 材料オプション：AISI 316 ステンレス鋼、炭素鋼（Q235、Q195）、高炭素鋼、マンガン鋼、CM490、スーパー炭素鋼
• 表面処理：原色、電気めっき、熱浸漬めっき（ホットディップ）、黒染め、プラスチック噴霧、浸漬塗装
• 梱包オプション：袋、巻きリール包装、プラスチックドラム、鉄ドラム、木箱、段ボール
• チェーンタイプ：溶接短リンクチェーン
• 重要：頭上吊りや過負荷吊りには使用不可

用途

• アンカーチェーン（係留鎖）
• フェンスやバリア
• 盗難防止・セキュリティ用途
• 一般的な非揚重用途

パラメータ
表ヘッダー: SIZE | +/-MM | INSIDE LENGTH (MM) | +MM | -MM | INSIDE WIDTH (MM) | OUTSIDE WIDTH (MM) | LENGTH PER 11 LINKS (MM) | +MM | -MM | WEIGHT PER M (KG)
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

規格

• DIN 766 チェーン（短リンク）
• DIN 764 チェーン（中リンク）
• DIN 763 チェーン（長リンク）
• DIN 5685 チェーン
• DIN 22252 チェーン

特性 / 技術仕様

• Model name: Din 766 Chain
• 適用規格：DIN 766 および関連する DIN チェーン規格
• 材料オプション：AISI 316 ステンレス、炭素鋼（Q235、Q195）、高炭素鋼、マンガン鋼、CM490、スーパー炭素鋼
• 表面処理：電気めっき、熱浸漬めっき、黒染め、プラスチック噴霧、浸漬塗装、原色
• 梱包方法：袋、巻きリール包装、プラスチックドラム、鉄ドラム、木箱、段ボール
• チェーンタイプ：溶接短リンクチェーン
• 想定用途：アンカーチェーン、フェンス、バリア、盗難防止、一般的な非揚重用途
• サイズ範囲：リンク径 2 mm から 32 mm まで（パラメータ参照）
• 警告：頭上での吊り上げや過負荷吊りには適していません
