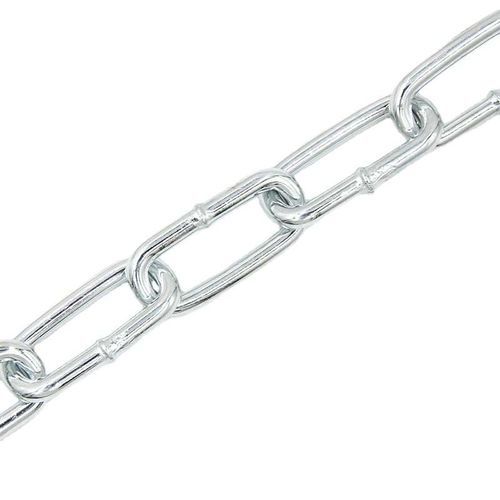

牽引用チェーン Grade 30

スチール製亜鉛めっき耐腐食性

概要
Grade 30 のプルーフコイルチェーン（電子溶接・電気亜鉛めっき）。腐食耐性を有し、頭上揚重（オーバーヘッドリフティング）用途ではない一般的なユーティリティチェーンとして設計されています。作業荷重限度と寸法の一貫性を提供します。

導入
低炭素鋼製のGrade 30チェーンは、農業、牽引、丸太搬送、スイッチチェーンなどの用途に適しています。NACM/ASTMの分類に準拠する強度特性を持ちます。頭上揚重には使用しないでください。

注意

• 頭上揚重には使用しないこと。
• 公表された作業荷重限度（WLL）を超えないこと。

パラメータ

• チェーン等級：NACMおよびASTMに基づく分類。Grade 30は製造および強度のカテゴリを示します。
• 作業荷重限度（WLL）： 傷のない直線のチェーンに直接張力をかけた際の最大推奨作業荷重。
• プルーフテスト： 製造時に適用される直接張力での試験力。整合性確認のための製造試験であり、使用や設計の基準にはなりません。
• 最小破断荷重： 製造時の破断試験で測定された最小荷重。製造者の受入試験であり、使用条件での保証値ではありません。
• 頭上揚重： 落下時に人身や財産に危険を及ぼす可能性がある位置まで吊り上げる作業。Grade 30チェーンは該当用途には分類されません。

表 - チェーンサイズ
チェーンサイズ（inch） | チェーンサイズ（mm） | 作業荷重限度 (lbs) | 1フィート当たり重量 (lbs) | 材料径 (in) | 内長（in） | 内幅（in）
1/4" | 7 | 1,300 | 0.55 | 0.275" | 1.24" | 0.46"
5/16" | 8 | 1,900 | 0.79 | 0.308" | 1.30" | 0.49"
3/8" | 10 | 2,650 | 1.15 | 0.367" | 1.45" | 0.60"

規格

• Standard： Grade 30 Proof Coil Chain Electro Galvanized (Long Link)
• 最小発注数量（MOQ）： 100 メートル
• 梱包： カートン + スチールパレット

仕様（技術仕様）

• 型番：Grade 30 Proof Coil Chain
• 仕上げ：電気亜鉛めっき
• 材質：低炭素鋼
• 構造：電子溶接プルーフコイルチェーン
• 主な用途：農業、丸太用チェーン、けん引チェーン、スイッチチェーン
• 頭上揚重には適さない
• MOQ：100 メートル
• 梱包：カートン + スチールパレット
• 適用規格：NACM、ASTM
• 利用可能なチェーンサイズとWLL：上記表参照
