溶融亜鉛メッキ鋼製チェーン LCL series

粉体塗装スチール製錬鉄製鍛造

導入

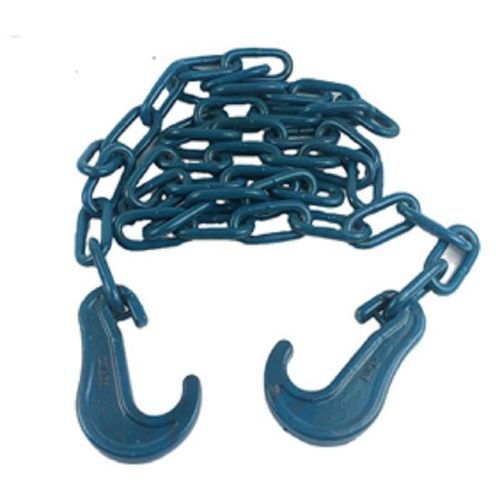

ロングリンクチェーンラッシング（鍛造エンドフィッティング付）は、Ro-Roラッシングおよび一般貨物の確保用に設計されています。アセンブリはロングリンクチェーン、ドローフォージド（鍛造）エンドフィッティング、および互換性のあるテンショナーを組み合わせ、海上輸送中の確実な貨物固定を提供します。複数のチェーン径を用意しており、船舶の固定要件や貨物重量に対応します。

用途
Ro-Ro車両ラッシング、トレーラー固定、重機輸送、オフショアモジュール輸送、一般貨物の固定。

材料
ロングリンクチェーンと鍛造エンドフィッティング。

熱処理
焼入れ・焼戻し（quenched and tempered）。

対応テンショナー
9 mm、11 mm、13 mm のラッシングテンショナー（チェーン径に合ったロードバインダー）。

表面仕上げ
粉体塗装または亜鉛めっき。

色
ナチュラル、グリーン、レッド、オレンジ、ブルー、ブラック。

製品特徴

• ロングリンク設計により柔軟な調整が可能で、フック、シャックル、ターンバックル、デッキフィッティングへの接続が容易。
• 鍛造エンドフィッティングにより信頼性の高い荷重伝達と繰り返し使用に対応。
• 海洋・オフショア環境向けに粉体塗装またはめっきで耐食保護。
• Ro-Ro船、貨物船、オフショア輸送、プロジェクト貨物の固定に適合。
• チェーン長さ、エンドフィッティング、マーキング、色、仕様のカスタム対応可。
• 制限: 貨物ラッシング専用。吊り上げや懸垂荷重には使用しないこと。

パラメータ（モデル）
Model | チェーン径 | エンドフィッティング | 材料 | 熱処理 | 表面仕上げ
LCL-9 | 9 mm | チェーン & フック | 鍛造鋼 | 焼入れ・焼戻し | 粉体塗装 / 亜鉛めっき
LCL-11 | 11 mm | チェーン & フック | 鍛造鋼 | 焼入れ・焼戻し | 粉体塗装 / 亜鉛めっき
LCL-13 | 13 mm | チェーン & フック | 鍛造鋼 | 焼入れ・焼戻し | 粉体塗装 / 亜鉛めっき

チェーン寸法仕様
チェーン径 | D | L | L1 | MBL (kN) | 重量 (kg)
9 | 11 | 575 | 275 | 100 | 3.4
11 | 12 | 585 | 345 | 150 | 4.5
13 | 14 | 595 | 385 | 200 | 5.6

規格
海上貨物ラッシングシステム向けに、鍛造鋼部品と焼入れ・焼戻し熱処理を用いて製造。各アセンブリは出荷前に寸法検査、部品検査、組立確認、機能試験を実施します。Ro-Roラッシング、一般貨物の固定、オフショア輸送、海上貨物の保持作業に適しています。使用前に定期的に腐食、チェーンの伸び、フックの摩耗、変形、塗膜損傷、過度の摩耗を点検してください。

技術仕様

• シリーズ: LCLシリーズ（モデル: LCL-9、LCL-11、LCL-13）
• 材料: エンドフィッティングは鍛造鋼; ロングリンクチェーン構造
• 熱処理: 焼入れ・焼戻し
• 表面仕上げ: 粉体塗装または亜鉛めっき
• 色: ナチュラル、グリーン、レッド、オレンジ、ブルー、ブラック
• 対応テンショナー: 9 mm、11 mm、13 mm のラッシングテンショナー
• 適用分野: Ro-Ro車両ラッシング、トレーラー固定、重機輸送、オフショアモジュール輸送、一般貨物の保持
• 制限: 貨物ラッシング専用 — 吊り上げや懸垂荷重には使用しないこと
• モデル LCL-9: チェーン径 9 mm — MBL 100 kN — 重量 3.4 kg
• モデル LCL-11: チェーン径 11 mm — MBL 150 kN — 重量 4.5 kg
• モデル LCL-13: チェーン径 13 mm — MBL 200 kN — 重量 5.6 kg
