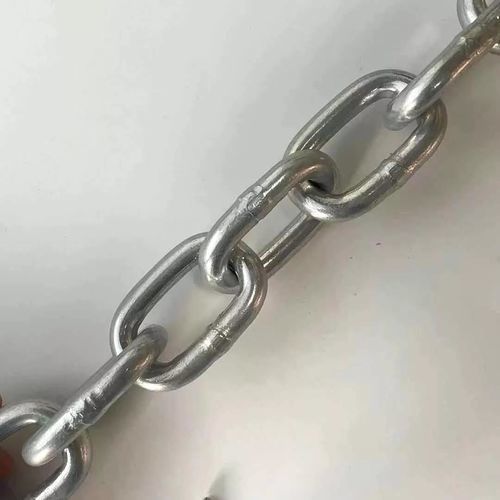

境界区分チェーン

アンカー用スチール製炭素鋼製

概要
DIN 764 チェーン（ドイツ規格 中リンクチェーン）は、チェーンリンク寸法の基準となる規格です。チェーンサイズはリンク材の直径を指します。AISI316ステンレス、ハイカーボン鋼、マンガン鋼、CM490、Q235、Q195、スーパー炭素鋼で提供可能です。主な用途：アンカーチェーン、フェンス、バリア、盗難防止、一般的な非荷重作業。頭上懸垂による荷重や吊り上げには使用しないでください。

導入

• 材料：炭素鋼 Q235 & Q195、ハイカーボン鋼、マンガン鋼、CM490、スーパー炭素鋼。
• 表面処理：素地色、電気亜鉛めっき、溶融亜鉛めっき、黒染め、樹脂コーティング、浸漬塗装等。
• 梱包：袋、巻き取り形状、プラスチックドラム、鉄ドラム、木箱、段ボール等。
• 構造：溶接チェーン。
• 過負荷や頭上での吊り上げには使用不可。

パラメータ
サイズ (mm) | 内長 (mm) | 内幅 (mm) | 外幅 (mm) | 11リンク当たり長さ (mm) | 100m当たり重量 (kg) | 破断荷重 (kN) | 試験荷重 (kg)
4 | 16 | 5 | 14 | 176 | 31.3 | 7 | 400
5 | 18 | 7 | 18.2 | 198 | 51.4 | 11.8 | 680
6 | 21 | 8 | 21.5 | 231 | 74 | 16.5 | 850
8 | 28 | 11 | 29 | 308 | 131.5 | 32 | 1680
10 | 35 | 14 | 36 | 385 | 200 | 50 | 2630
13 | 45 | 18 | 47 | 495 | 350 | 80 | 4200
16 | 56 | 22 | 58 | 616 | 520 | 125 | 6700
18 | 63 | 24 | 65 | 693 | 650 | 160 | 8400
20 | 70 | 27 | 72 | 770 | 820 | 200 | 10000
23 | 80 | 31 | 83 | 880 | 1100 | 250 | 13000
26 | 91 | 35 | 94 | 1001 | 1400 | 320 | 16000

規格
DIN チェーン（ドイツ規格）には、DIN 766（短リンクチェーン）、DIN 764（中リンクチェーン）、DIN 763（長リンクチェーン）、DIN 5685、DIN 22252 が含まれます。

技術仕様

• 型番：Din 764 Chain
• ブランド：TOPONE Chain
• 供給可能材料：AISI316ステンレス、ハイカーボン鋼、マンガン鋼、CM490、Q235、Q195、スーパー炭素鋼
• チェーンタイプ：溶接中リンクチェーン
• 表面処理：素地色 / 電気めっき / 溶融亜鉛めっき / 黒染め / 樹脂コーティング / 浸漬塗装
• 梱包：袋、巻き取り、プラスチックドラム、鉄ドラム、木箱、段ボール
• 推奨用途：アンカーチェーン、フェンス、バリア、盗難防止、一般的な非荷重作業
• 頭上での吊り上げには使用しないでください
• 対応サイズ (mm)：4, 5, 6, 8, 10, 13, 16, 18, 20, 23, 26（寸法と性能はパラメータ表参照）
