スチール製チェーン

炭素鋼製円形亜鉛めっき

導入

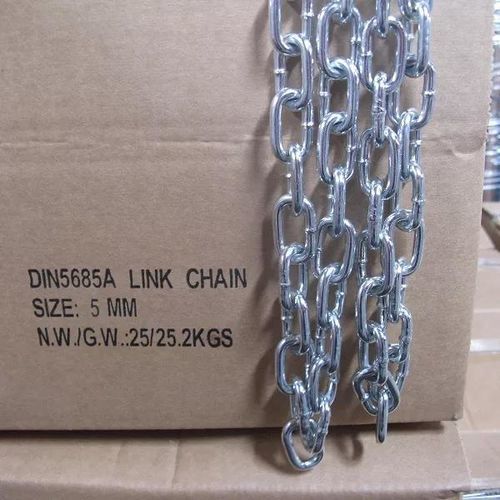

DIN5685リンクチェーン（DIN5685丸リンクチェーンとも呼ばれる）は、ドイツ規格に基づいて製造されています。DIN5685ショートリンクチェーンとDIN5685ロングリンクチェーンを含みます。小径サイズでは高強度の溶接により高い破断荷重を実現しています。

材料

• 炭素鋼 Q235 & Q195
• 高炭素鋼
• マンガン鋼
• CM490
• スーパー炭素鋼

表面処理

• 原色
• 電気亜鉛めっき
• 溶融亜鉛めっき（ホットディップめっき）
• 黒染め
• プラスチックスプレー
• 浸漬塗装

梱包

• 袋
• 巻き取りロール包装
• プラスチックドラム
• 鉄ドラム
• 木箱
• 段ボール箱

一般

• 溶接チェーン
• 過負荷での吊り上げには使用不可

パラメータ（表）
サイズ | 内長 (MM) | 外幅 (MM) | 100M当たり重量 (KG) | 使用荷重 (N) | 破断荷重 (N) | 等級
2 | 12 | 8 | 7 | 500 | 1250 | A
2 | 22 | 8 | 6 | 500 | 1250 | C
2.5 | 14 | 10 | 11 | 750 | 2000 | A
2.5 | 24 | 10 | 10 | 750 | 2000 | C
3 | 16 | 12 | 16.5 | 1120 | 2800 | A
3 | 26 | 12 | 15 | 1120 | 2800 | C
4 | 19 | 16 | 30 | 2000 | 5000 | A
4 | 32 | 16 | 27 | 2000 | 5000 | C
5 | 21 | 20 | 50 | 3150 | 7750 | A
5 | 35 | 20 | 43 | 3150 | 7750 | C
6 | 24 | 24 | 73 | 4500 | 11500 | A
6 | 42 | 24 | 63 | 4500 | 11500 | C
7 | 28 | 28 | 100 | 6000 | 15000 | A
7 | 49 | 28 | 86 | 6000 | 15000 | C
8 | 32 | 32 | 130 | 8000 | 20000 | A
8 | 52 | 32 | 110 | 8000 | 20000 | C
9 | 36 | 36 | 165 | 10000 | 25000 | A
9 | 59 | 36 | 141 | 10000 | 25000 | C
10 | 40 | 40 | 205 | 12500 | 31000 | A
10 | 65 | 40 | 175 | 12500 | 31000 | C
11 | 44 | 44 | 250 | 15000 | 38000 | A
11 | 72 | 44 | 211 | 15000 | 38000 | C
12 | 48 | 48 | 290 | 18000 | 45000 | A
12 | 78 | 48 | 255 | 18000 | 45000 | C
13 | 52 | 52 | 345 | 21200 | 53000 | A
13 | 82 | 52 | 295 | 21200 | 53000 | C

規格

• DIN 766（ショートリンクチェーン）
• DIN 764（ミディアムリンクチェーン）
• DIN 763（ロングリンクチェーン）
• DIN 5685
• DIN 22252

仕様・技術データ

• 製品名：DIN 5685 Chain
• タイプ：溶接丸リンクチェーン（ショートリンクおよびロングリンクのバリアント）
• 選択可能な材料：炭素鋼（Q235、Q195）、高炭素鋼、マンガン鋼、CM490、スーパー炭素鋼
• 表面処理：電気亜鉛めっき、溶融亜鉛めっき、黒染め、プラスチックスプレー、浸漬塗装、原色
• 梱包オプション：袋、巻き取りロール包装、プラスチックドラム、鉄ドラム、木箱、段ボール箱
• 機械的データ：上記のパラメータ表に詳細なサイズ、重量、使用荷重および破断荷重を記載
• 使用上の注意：過負荷での吊り上げには使用不可
