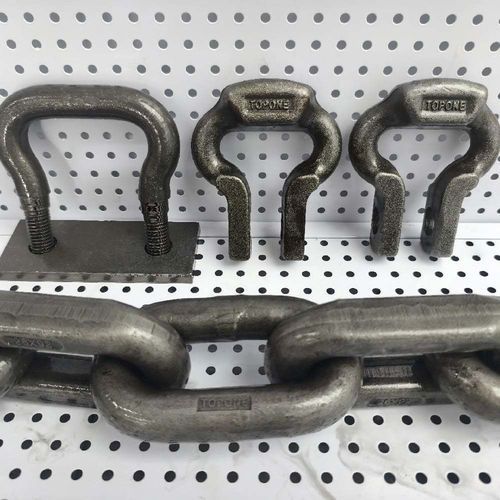

スチール製コンベヤチェーン

リンク チェーン式鉱業用耐腐食性

製品概要 亜鉛めっき採鉱用ラウンドリンクチェーンは、合金鋼製のラウンドリンクチェーンであり、耐食性を高めるために熱浸漬亜鉛めっき処理が施されています。鉱山や重量物の搬送で必要とされる高い引張強度、耐摩耗性、長寿命を目的に設計されています。

導入 本製品はバルク材の搬送、コンベヤ、フライトバー式チェーンおよび揚重用途に適しており、坑内採掘や露天掘りなどの鉱業環境向けです。熱浸漬めっき層は湿気、化学物質、研磨性材料が存在する条件下での耐久性を向上させ、メンテナンス頻度を低減します。

用途

• コンベヤシステム
• フライトバーチェーン組立
• 揚重機器・ホイスト
• 鉱山内の材料搬送システム
• 坑内・露天掘りの作業

特長

• 材料：高強度・耐摩耗性を有する合金鋼
• 表面処理：耐食性を高める熱浸漬亜鉛めっき
• 複数のサイズ、ピッチ、グレード（C、C++、D）を提供
• スプロケット、コネクタ、アタッチメントと組み合わせてアセンブリを構成可能

寸法（表） チェーンサイズ | 直径 d (mm) | ピッチ P (mm) | ラウンド水平リンク b1 min (mm) | ラウンド水平リンク b2 max (mm) | フラット垂直リンク c1 min (mm) | フラット垂直リンク c2 max (mm) | e max (mm) | 重量 (kg)
26x92 | 26 ±0.8 | 92 ±0.9 | 30.1 | 87 | 30 | 75 | 30.0 | 13.7
30x108 | 30 ±0.9 | 108 ±1.1 | 34.1 | 99 | 34 | 87 | 34.0 | 18.0
34x126 | 34 ±1.0 | 126 ±1.3 | 38.1 | 111 | 38 | 99 | 38.0 | 22.7
38x126 | 38 ±1.1 | 126 ±1.3 | 42.1 | 123 | 42 | 111 | 42.0 | 30.1
38x137 | 38 ±1.1 | 137 ±1.4 | 42.1 | 123 | 42 | 111 | 42.0 | 29.0
38x146 | 38 ±1.1 | 146 ±1.5 | 42.1 | 123 | 42 | 111 | 42.0 | 27.6
42x137 | 42 ±1.1 | 137 ±1.4 | 18.6 | 139 | 46 | 115 | 48.5 | 37.0
42x146 | 42 ±1.1 | 146 ±1.5 | 48.6 | 139 | 46 | 115 | 48.5 | 36.0
42x152 | 42 ±1.4 | 152 ±1.5 | （未指定） | （未指定） | 54 | 127 | 56.0 | 47.0

機械的特性（表） チェーンサイズ | チェーングレード | 測定力 (kN) | 試験力 (kN) | 破断力 最小 (kN) | 試験力時伸び 最大 (%) | 破断時伸び 最小 (%) | 疲労耐力 最小 (サイクル)
26x92 | C | 26 | 637 | 850 | 1.6 | 11 | 70,000
26x92 | C++ | 26 | 700 | 970 | 1.6 | 14 | 70,000
26x92 | D | 26 | 740 | 1060 | 1.4 | 11 | 90,000
30x108 | C | 35 | 848 | 1,130 | 1.6 | 11 | 70,000
30x108 | C++ | 35 | 950 | 1,280 | 1.6 | 14 | 70,000
30x108 | D | 35 | 990 | 1,400 | 1.4 | 11 | 90,000
34x126 | C | 45 | 1,090 | 1,450 | 1.6 | 11 | 70,000
34x126 | C++ | 45 | 1,200 | 1,650 | 1.6 | 14 | 70,000
34x126 | D | 45 | 1,270 | 1,800 | 1.4 | 11 | 90,000
38x126 / 38x137 / 38x146 | C | 57 | 1,360 | 1,820 | 1.6 | 11 | 70,000
38x126 / 38x137 / 38x146 | C++ | 57 | 1,500 | 2,040 | 1.6 | 14 | 70,000
38x126 / 38x137 / 38x146 | D | 57 | 1,590 | 2,270 | 1.4 | 11 | 90,000
42x146 / 42x152 | C | 69 | 1,660 | 2,220 | 1.6 | 11 | 70,000
42x146 / 42x152 | C++ | 69 | 1,800 | 2,500 | 1.6 | 14 | 70,000
42x146 / 42x152 | D | 69 | 1,940 | 2,770 | 1.4 | 11 | 90,000

備考 上表の値は、示された製造許容差に従って示しています。チェーンはグレードC、C++、Dで供給され、それぞれの試験力、破断力および疲労耐久サイクルが規定されています。
