チェーンスプロケットホイール

歯筋が直線なシャフトコンベヤー チェーン用

製品概要

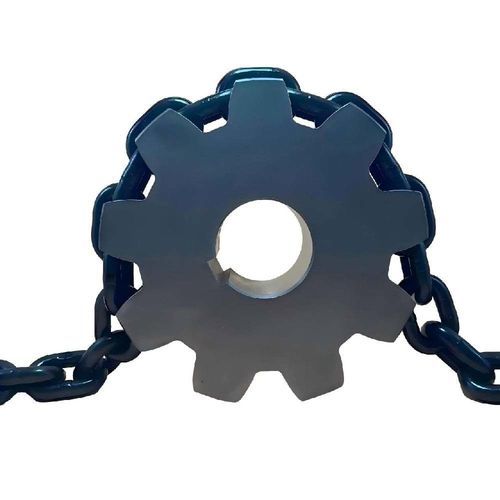

TOPONE Chainのマイニング用丸リンクチェーン駆動スプロケットは、重負荷の鉱山用コンベアにおいて駆動軸から校正された丸鋼リンクチェーンへトルクを伝達します。交互配置の歯とポケット形状が連続するリンクの向き変化をサポートし、成形された歯根とチェーンポケットが接触面を分散します。

導入
鉱山用チェーンコンベアの駆動部は高い引張荷重、繰返し衝撃、摩耗および継続的な関節動作に晒されます。不適切な歯形は圧力集中やリンクの座り不良を招き、チェーンとスプロケットの摩耗を加速します。本スプロケットは成形歯とポケットで各丸リンクを保持し、チェーンが巻き付く際に次のリンクの向きを許容します。

パラメータ（図面記号）

• B — 断面位置
• D₀ — スプロケットのピッチ円直径
• Dₑ — スプロケットの外径
• D₁ — 立ちリンク円直径
• l — 立ちリンク溝幅
• R₁ — 歯形弧半径
• R₂ — 歯根弧半径
• R₃ — チェーンポケット平面弧半径
• R₄ — 立ちリンク溝弧半径
• R₅ — 短歯根弧半径
• H — スプロケット中心からチェーンポケット底面までの距離
• L — チェーンポケット長さ
• W — 短歯厚さ
• A — チェーンポケット中心間距離
• θ — 歯およびポケットの角度位置

選定に必要な情報

• チェーン種別 — 鉱山用丸鋼リンクチェーン
• チェーン寸法 — 呼び径 × ピッチ
• リンク寸法 — 内幅、外幅、リンク長さ
• チェーン規格 — 必要な国内または国際規格
• チェーン状態 — 新品か既存の摩耗チェーンか
• 歯数 — 確認済みの歯数
• ボア — 仕上げ軸ボア径
• キー溝 — 幅、深さ、位置
• スプロケット幅 — 必要な軸方向幅
• 駆動情報 — 出力、トルク、速度、回転方向
• コンベア配置 — 単列、中央列、複数列構成
• 使用条件 — 搬送物、衝撃、摩耗、作業環境
• 参照資料 — チェーンサンプル、既存スプロケット、承認図面

材料と熱処理

• 基材グレードは注文仕様で定義すること。
• 製造ルート：指定により鍛造、鋳造または機械加工。
• 総合的な機械的性質は注文ごとに確認すること。
• 歯およびポケットの表面硬化要件を指定すること。
• 有効硬化深さおよび歯表面/芯部硬さを定義すること。
• 許容加工余地を合意すること。
• 表面仕上げおよび耐食処理を指定すること。
• 材料等級および硬度値は、メーカーの確認があるまで確定されない。

製造および検査

• 歯形は承認された図面に従い、校正チェーン寸法に一致させる必要があります。
• 想定される検査：材料証明書の照合、ボアおよびキー溝検査、ピッチ円径および外径の確認、歯数検査。
• 歯およびチェーンポケットのプロファイル測定、ポケット中心距離検査、スプロケット幅測定。
• 歯根およびポケット半径検証、同心度および偏心検査。
• 適合チェーンまたは検査ゲージによるチェーン合わせ試験、加工面の目視検査。
• 指定がある場合は硬さおよび硬化深さの検証；必要に応じて磁粉検査または超音波検査。

規格および発注

• 名称：Mining Round Link Chain Drive Sprocket
• ブランド：TOPONE Chain
• 型式参照：Mining Round Link Chain Drive Sprocket
• 最小発注量：1個
• 梱包：カートン＋スチールパレット
• 製造規格：承認されたスプロケット図面、対応するチェーン寸法および確認済みの材料／熱処理仕様に基づき製造。歯ピッチ、ポケット形状、ボア、キー溝、幅およびプロファイル半径は技術注文に一致させること。
• 試験規格：検査計画は注文時に確定；材料確認、寸法測定、チェーン適合試験、硬さ試験、非破壊検査を含む場合がある。
• 適用規格：インターフェースは DIN 22252:2012 や ISO 610:1990 等の規格に準拠した丸鋼リンクチェーン用に設計可能（要確認）。
• 保守指針：定期保守時にスプロケット歯、チェーンポケット、歯根、ボアおよびキー溝を点検；ポケットの拡大、亀裂、変形およびチェーンの座りを監視；チェーンのピッチ増加とポケット摩耗を比較確認すること。

用途

• 地下鉱山用チェーンコンベア
• アーマードフェースコンベヤ（Armoured face conveyors）
• ステージローダー（Stage loaders）
• スクレーパーコンベヤの駆動系
• 石炭プラウ（Coal-plough）チェーンシステム
• 大型鉱石搬送機器
• 校正された丸リンクチェーンシステム用交換用駆動装置

技術仕様

• 商用名：Mining Round Link Chain Drive Sprocket
• ブランド：TOPONE Chain
• 型式参照：Mining Round Link Chain Drive Sprocket
• 最小発注量：1個
• 梱包：カートン＋スチールパレット
• 材料グレード、熱処理、硬度、歯数、ボアサイズ、キー溝寸法、ピッチ直径、外径、スプロケット幅およびその他の数値パラメータ：購入者と確認の上、注文で指定。
• 校正された鉱山用丸鋼リンクチェーン寸法および確認済みの軸／駆動インターフェースに合わせて設計。
