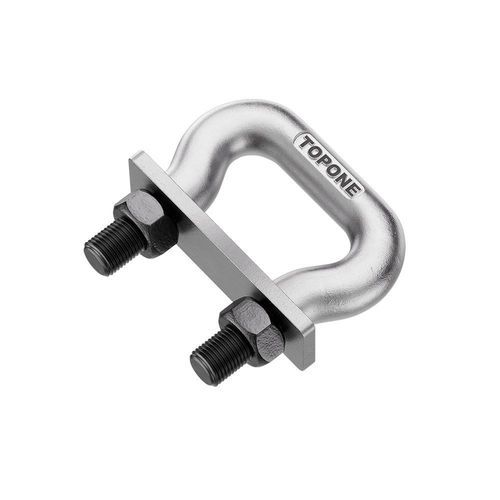

鍛造リンク チェーン DIN series

コンベヤー チェーン用ケーブル キャリア用チェーン用

概要
DIN 745（バケットエレベーター用チェーン）およびDIN 5699（スクレーパー用リンク）：斗式エレベーター（垂直）とスクレーパーコンベヤ（平行/傾斜）向けに鍛造されたチェーンリンクです。荷重の均等分配、リンク交換の容易化、衝撃および繰り返し荷重下での摩耗耐性を目的に設計されています。

導入
項目 | DIN 745 バケットチェーンリンク | DIN 5699 スクレーパーチェーンリンク
代表的な用途 | 垂直式バケットエレベーター | 平行または傾斜したスクレーパーコンベヤ
基本設計 | 丸鋼短ピッチチェーン、拡幅・穴あき側板にバケットをボルト固定 | 平リンクチェーン、厚い側板で溶接またはボルト固定のスクレーパーを受け入れ
一般的なピッチ | 125 mm、160 mm、200 mm | 142 mm、177 mm、250 mm
取付方法 | 側板の予め開けた穴にバケットをボルト固定 | スクレーパーは溶接またはコネクタで固定
主な利点 | 荷重の均等分配、迅速なリンク交換、高い衝撃耐性 | 広い摩耗面、曲げ/ねじりに対する強さ、長距離のスクレーパー走行に適合
主な業界例 | セメント、穀物、肥料の垂直昇降 | 製鉄、コークス炉、廃棄物焼却、灰搬送

パラメータ（概要）
製品ページには、利用可能なピッチ、リンク当たりの重量、ボルト/プレート穴寸法、軸径およびMBK（kN）値を記載した詳細なパラメータマトリクスが含まれます。一般的なボルトサイズはピッチとチェーンサイズに応じてM10〜M36です。マトリクスには次の数値表が含まれます：ピッチ（mm）、リンク当たり重量（kg）、軸径（d1、d2、d3）、プレート寸法（h、a、l、L、D）、断面寸法（S、B）およびMBK（kN）。

規格と注意事項
DIN 745（バケットエレベーターチェーン）およびDIN 5699（スクレーパーチェーン）の寸法および機能要件に準拠して製造されています。垂直用途と平行/傾斜用途の違いは上記に記載されています。適切なピッチとボルトサイズ選定のため、パラメータマトリクスを参照してください。

仕様（技術仕様）

• 規格：DIN 745 および DIN 5699（バケット用とスクレーパー用で設計が異なります）。
• 代表的用途：垂直式バケットエレベーター（DIN 745）および平行/傾斜スクレーパーコンベヤ（DIN 5699）。
• 設計：DIN 745 — 丸鋼短ピッチチェーン、拡幅・穴あき側板でボルト固定のバケットに対応；DIN 5699 — 平リンクチェーン、厚い側板で溶接またはボルト固定のスクレーパーに対応。
• 一般的なピッチ：125 mm、142 mm、160 mm、177 mm、200 mm、250 mm（完全なピッチマトリクスを提供）。
• ボルト/プレート穴寸法：チェーンのピッチ/サイズによりM10〜M36。
• 提供されるパラメータ：ピッチ（mm）、リンク当たり重量（kg）、d1/d2/d3 軸径、プレート寸法（h、a、l、L、D）、断面寸法（S、B）および MBK（kN）。
• 利点：荷重の均等分配、迅速なリンク交換、高い衝撃耐性（DIN 745）；広い摩耗面、曲げ/ねじりに対する強さ、長距離のスクレーパー走行に適合（DIN 5699）。
• 主な業界：セメント、穀物、肥料（垂直昇降）；製鉄、コークス炉、廃棄物焼却、灰搬送（スクレーパー）。
