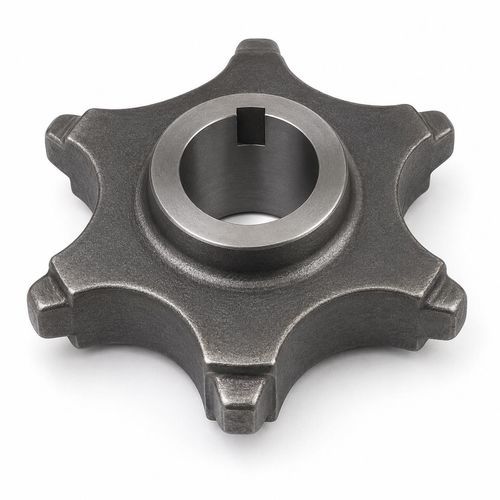

チェーンスプロケットホイール 歯筋が直線なセグメント式鋳鉄製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- チェーン
- 歯型
- 歯筋が直線な
- 設定
- セグメント式
- 素材
- スチール製, 硬化鋼製, 鋳鉄製
- 応用
- コンベヤー チェーン用, コンベヤー用
- その他の特徴
- 硬化, 交換可能な歯, ボア付き, 組合せ, 加工済み歯型
- 直径
最大: 585 mm
(23 in)最少: 140 mm
(6 in)- 穿孔直径
最大: 100 mm
(3.94 in)最少: 45 mm
(1.77 in)- 歯の数
最大: 10 unit
最少: 6 unit
詳細
製品概要
DIN 764およびTOPONE LHの円形鋼チェーンと噛み合うよう設計された歯車です。スクレーパー、コンベヤ、トラクションシステム向け。一体型または分割型（横止めネジで組立／分解）を選択可能。材質はGS-800球状黒鉛鋳鉄、スクレーパー／コンベヤ向けの浸炭焼入れNiCrMo合金鋼、トラクションコンベヤ等向けの焼入れ焼戻し合金鋼を用意。カタログはチェーン寸法10×35 mm～22×86 mmをカバーし、歯数は通常6～10歯です。
用途
技術パラメータ（一部抜粋）
規格・梱包
MOQ: 1 個。梱包: カートン＋スチールパレット。DIN 764およびTOPONE LH円形鋼チェーン用に製造。構造は一体型または横止めネジで組立てる二分割型。材質選定・熱処理は用途（スクレーパー、コンベヤ、トラクション）に応じて決定。寸法・材質試験は選択したカタログモデルに準拠して実施されます。
主要仕様
DIN 764およびTOPONE LHの円形鋼チェーンと噛み合うよう設計された歯車です。スクレーパー、コンベヤ、トラクションシステム向け。一体型または分割型（横止めネジで組立／分解）を選択可能。材質はGS-800球状黒鉛鋳鉄、スクレーパー／コンベヤ向けの浸炭焼入れNiCrMo合金鋼、トラクションコンベヤ等向けの焼入れ焼戻し合金鋼を用意。カタログはチェーン寸法10×35 mm～22×86 mmをカバーし、歯数は通常6～10歯です。
用途
- DIN 764およびTOPONE LH（CICSA LH）円形鋼チェーンとの噛み合わせ
- スクレーパー式、ドラッグコンベヤ式の搬送装置
- トラクションコンベヤや駆動輪
- 補修・カスタマイズ用の全体歯車または個別歯セグメントによるモジュラー対応
技術パラメータ（一部抜粋）
- 10x35 DIN 764 | dp (mm): 136 | de (mm): 140 | dm (mm): 70 | sm (mm): 60 | 推奨最大穴径 Ø (mm): 45 | 歯数: 6 | 質量 (kg ≅): 2.1
- 10x35 DIN 764 | dp (mm): 157 | de (mm): 163 | dm (mm): 100 | sm (mm): 55 | 推奨最大穴径 Ø (mm): 60 | 歯数: 7 | 質量 (kg ≅): 2.8
- 13x45 DIN 764 | dp (mm): 231 | de (mm): 250 | dm (mm): 170 | sm (mm): 70 | 推奨最大穴径 Ø (mm): 80 | 歯数: 8 | 質量 (kg ≅): 13
- 14x50 LH | dp (mm): 256 | de (mm): 275 | dm (mm): 115 | sm (mm): 130 | 推奨最大穴径 Ø (mm): 70 | 歯数: 8 | 質量 (kg ≅): 10 (2)
- 16x56 DIN 764 | dp (mm): 217 | de (mm): 229 | dm (mm): 130 | sm (mm): 100 | 推奨最大穴径 Ø (mm): 80 | 歯数: 6 | 質量 (kg ≅): 11.5
- 16x56 DIN 764 | dp (mm): 287 | de (mm): 302 | dm (mm): 170 | sm (mm): 70 | 推奨最大穴径 Ø (mm): 100 | 歯数: 8 | 質量 (kg ≅): 18
- 16x64 LH | dp (mm): 248 | de (mm): 264 | dm (mm): 140 | sm (mm): 80 | 推奨最大穴径 Ø (mm): 85 | 歯数: 6 | 質量 (kg ≅): 12.5
- 16x64 LH | dp (mm): 328 | de (mm): 344 | dm (mm): 170 | sm (mm): 80 | 推奨最大穴径 Ø (mm): 100 | 歯数: 8 | 質量 (kg ≅): 22
- 18x63 DIN 764 | dp (mm): 363 | de (mm): 379 | dm (mm): 170 | sm (mm): 80 | 推奨最大穴径 Ø (mm): 100 | 歯数: 9 | 質量 (kg ≅): 38
- 22x86 LH | dp (mm): 550 | de (mm): 585 | dm (mm): 230 | sm (mm): 160 | 推奨最大穴径 Ø (mm): – | 歯数: 10 | 質量 (kg ≅): 24 (2)
規格・梱包
MOQ: 1 個。梱包: カートン＋スチールパレット。DIN 764およびTOPONE LH円形鋼チェーン用に製造。構造は一体型または横止めネジで組立てる二分割型。材質選定・熱処理は用途（スクレーパー、コンベヤ、トラクション）に応じて決定。寸法・材質試験は選択したカタログモデルに準拠して実施されます。
主要仕様
- 製品名: Toothed Wheels
- Brand: TOPONE CHAIN
- 対応チェーン: DIN 764 および TOPONE LH (CICSA LH)
- 構造: 一体型または横止めネジで組立てる二分割型
- 材質オプション: GS-800 球状黒鉛鋳鉄; 浸炭焼入れ NiCrMo 合金鋼; 焼入れ焼戻し合金鋼
- カタログ範囲: 10×35 mm ～ 22×86 mm
- 歯数範囲: 通常 6～10 歯（モデルにより異なる）
- 製品範囲: 完成歯車および個別歯セグメント
- MOQ: 1 個
- 梱包: Carton + Steel Pallet
- パラメータ: dp, de, dm, sm, 推奨最大穴径 Ø, 歯数, 質量（概算 kg）
