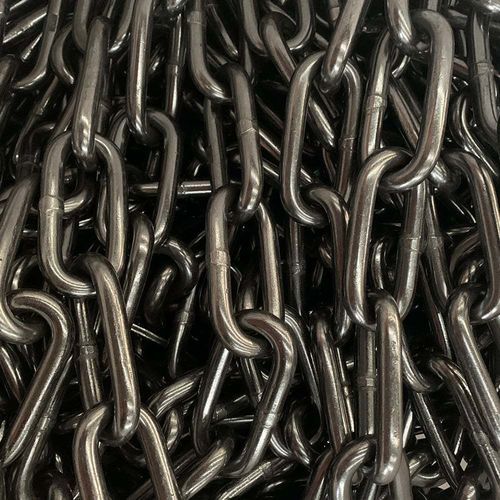

スチール製コンベヤチェーン DIN 20637

リンク チェーン式鉱業用

概要
採鉱用の吊り下げ用に校正・試験されたロングリンク丸鋼モノレールチェーン。Ni、Cr、Mo等の合金元素を含む合金鋼製で、機械的特性はDIN 20637の原標準を約10%上回ります。

短い説明
採鉱用モノレールチェーン — 試験済みロングリンクの丸鋼チェーンで、コンベヤーやモノレールの吊り下げシステムに適しています。

タグ

• 採鉱用モノレール
• 試験済みロングリンク
• DIN 20637

パラメータ表
Chain Size | d x p | d (mm) | p (mm) | b1 (mm) | Test Force (kN) | Breaking Force (kN) | Unit Elongation at test force (%) max. | Unit Elongation at breaking force (%) min. | Deflection F (mm) min. | Weight (kg/m)
16x80 | 16x80 | 16 ±0.6 | 80 ±1.5 | 22.4 +3/-0 | 60 | 180 | 1.6 | 2.0 | 21 | 4.7
18x90 | 18x90 | 16 ±0.9 | 90 ±1.5 | 25.0 +3/-0 | 100 | 250 | 1.6 | 2.0 | 23 | 6.0

規格
DIN 20637

技術仕様

• 製品タイプ：採鉱用モノレール（吊り下げ用試験済み丸鋼チェーン、試験済みロングリンク）
• 材料：Ni、Cr、Mo等の合金元素を含む合金鋼
• 性能：機械的特性はDIN 20637原標準を約10%上回る
• 規格：DIN 20637
• 利用可能なチェーンサイズと主要パラメータ（抜粋）：

  • 16x80 — d: 16 ±0.6 mm；p: 80 ±1.5 mm；b1: 22.4 +3/-0 mm；Test Force: 60 kN；Breaking Force: 180 kN；Elongation at test force (max): 1.6%；Elongation at breaking force (min): 2.0%；Deflection F min: 21 mm；Weight: 4.7 kg/m
  • 18x90 — d: 16 ±0.9 mm；p: 90 ±1.5 mm；b1: 25.0 +3/-0 mm；Test Force: 100 kN；Breaking Force: 250 kN；Elongation at test force (max): 1.6%；Elongation at breaking force (min): 2.0%；Deflection F min: 23 mm；Weight: 6.0 kg/m
