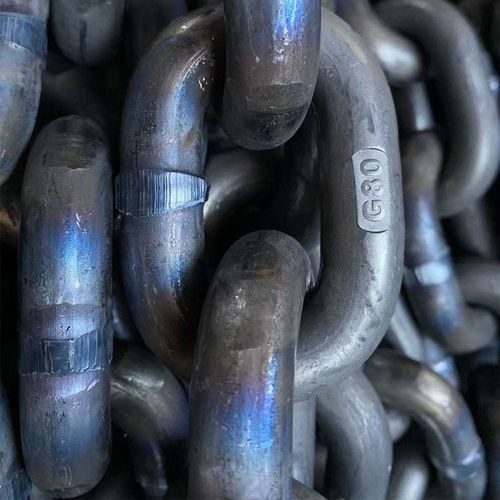

トランスミッションチェーン

鋼Nebulite®製円形

概要
耐摩耗ラウンドリンクチェーンは、採掘・産業用途向けに設計された耐摩耗性を高めたチェーンです。用途に応じて、低温焼戻し（LTT）、焼入れのみ（QO）、炭窒化処理（C‑N）の3種類の熱処理／表面処理を選択できます。

耐摩耗チェーンの種類

• LTT（低温焼戻し） — G90：A1温度以下で焼戻しを行い、破断荷重を高めつつ中程度の硬さを維持し、より高い伸びを確保します。硬さ：40–42 HRC（約390 HB）。伸び：約14％。
• QO（焼入れのみ） — G60：焼戻しを行わない焼入れ（AC3以上の温度）により表面硬度を高め、伸びが低下し破断荷重が一部低下します。硬さ：45–47 HRC（約450 HB）。伸び：約10％。
• C‑N（炭窒化処理） — G40：炭窒化により表面に硬い殻を形成（深さはチェーン径の約15％まで）し、表面硬度は最大で約64 HRC（約800 HV）に達します。内部はより延性のあるコアとなり、相対的伸びは約1～3.5％です。

表：チェーン寸法（d x p）と重量
ヘッダー：チェーンサイズ d x p (mm) | 直径 d (mm) | ピッチ P (mm) | 内幅 b1 min. (mm) | 外幅 b2 max. (mm) | 重量 (kg/m)
14 x 50 | d = 14 ±0.4 | P = 50 ±0.5 | b1 = 17 | b2 = 48 | 4.0
18 x 64 | d = 18 ±0.5 | P = 64 ±0.5 | b1 = 21 | b2 = 60 | 6.6
19 x 64.5 | d = 19 ±0.6 | P = 64.5 ±0.6 | b1 = 22 | b2 = 63 | 7.4
22 x 86 | d = 22 ±0.7 | P = 86 ±0.9 | b1 = 26 | b2 = 73 | 9.5
24 x 86 | d = 24 ±0.7 | P = 86 ±0.9 | b1 = 28 | b2 = 79 | 11.6
24 x 87.5 | d = 24 ±0.7 | P = 87.5 ±0.9 | b1 = 28 | b2 = 79 | 11.5
26 x 92 | d = 26 ±0.8 | P = 92 ±0.9 | b1 = 30 | b2 = 85 | 13.7
30 x 108 | d = 30 ±0.9 | P = 108 ±1.1 | b1 = 34 | b2 = 97 | 18.0
34 x 126 | d = 34 ±1.0 | P = 126 ±1.3 | b1 = 38 | b2 = 110 | 22.7
38 x 126 | d = 38 ±1.1 | P = 126 ±1.4 | b1 = 42 | b2 = 121 | 30.1
38 x 137 | d = 38 ±1.1 | P = 137 ±1.4 | b1 = 42 | b2 = 137 | 29.0
42 x 137 | d = 42 ±1.1 | P = 137 ±1.4 | b1 = 48 | b2 = 137 | 36.9
42 x 146 | d = 42 ±1.1 | P = 146 ±1.5 | b1 = 48 | b2 = 137 | 36.0

表：チェーンサイズ別の処理、等級、試験荷重（kN）および最低破断荷重（kN）
ヘッダー：チェーンサイズ | 処理 | チェーン等級 | 試験荷重 (kN) | 最低破断荷重 (kN)
14 x 50 | LTT | G90 | 175 | 277
14 x 50 | QO | G60 | 125 | 185
14 x 50 | C‑N | G40 | 75 | 123
18 x 64 | LTT | G90 | 288 | 458
18 x 64 | QO | G60 | 190 | 305
18 x 64 | C‑N | G40 | 125 | 205
19 x 64.5 | LTT | G90 | 319 | 510
19 x 64.5 | QO | G60 | 213 | 340
19 x 64.5 | C‑N | G40 | 143 | 227
22 x 86 | LTT | G90 | 425 | 684
22 x 86 | QO | G60 | 285 | 456
22 x 86 | C‑N | G40 | 190 | 304
24 x 86 / 24 x 87.5 | LTT | G90 | 500 | 814
24 x 86 / 24 x 87.5 | QO | G60 | 340 | 540
24 x 86 / 24 x 87.5 | C‑N | G40 | 225 | 362
26 x 92 | LTT | G90 | 595 | 955
26 x 92 | QO | G60 | 400 | 637
26 x 92 | C‑N | G40 | 265 | 425
30 x 108 | LTT | G90 | 793 | 1270
30 x 108 | QO | G60 | 525 | 848
30 x 108 | C‑N | G40 | 350 | 565
34 x 126 | LTT | G90 | 1020 | 1635
34 x 126 | QO | G60 | 680 | 1089
34 x 126 | C‑N | G40 | 450 | 725
38 x 126 / 38 x 137 | LTT | G90 | 1275 | 2040
38 x 126 / 38 x 137 | QO | G60 | 850 | 1360
38 x 126 / 38 x 137 | C‑N | G40 | 565 | 906
42 x 137 / 42 x 146 | LTT | G90 | 1550 | 2495
42 x 137 / 42 x 146 | QO | G60 | 1038 | 1662
42 x 137 / 42 x 146 | C‑N | G40 | 693 | 1108

注意
表面硬度および機械的性質は処理により変わります：LTTは破断荷重の増加を重視し、中程度の硬さと高い伸びを提供します。QOは伸びを低減させつつ硬度を高めます。C‑Nは硬い表面層と延性のあるコアを形成します。炭窒化層の深さはチェーン径の約15％に達する場合があります。

特性 / 技術仕様

• 製品名：耐摩耗ラウンドリンクチェーン
• ブランド：TOPONE CHAIN
• 利用可能な処理：LTT (G90)、QO (G60)、C‑N (G40)
• LTT硬さ：~40–42 HRC (≈390 HB); 伸び 約14％
• QO硬さ：~45–47 HRC (≈450 HB); 伸び 約10％
• C‑N 表面硬さ：最大約64 HRC (≈800 HV); コア伸び 約1–3.5％; 炭窒化深さ 最大約チェーン径の15％
• 複数のチェーン寸法を用意（d x p）し、指定された公差と対応する重量を記載（上の寸法表参照）
• チェーンサイズおよび処理ごとに試験荷重と最低破断荷重を提示（上のパラメータ表参照）
