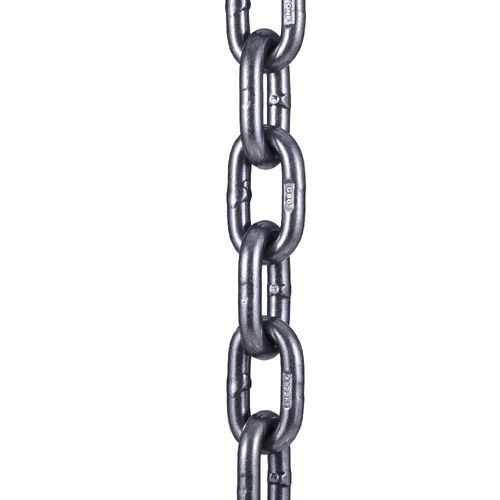

スチール製引き上げチェーン Grade 80

硬化鋼製合金製高強度鋼

製品概要
牽引チェーン Grade 80 は、焼入れ処理を施した合金鋼製のチェーンで、オーバーヘッドリフト、牽引、タイダウン用途向けに設計されています。オーバーヘッドリフトで承認されるチェーン等級（Grade 80、Grade 100、Grade 120）の中で、最も経済的な選択肢です。製造工程全体で検査を実施し、NACM、ASTM、OSHA の仕様を満たすか上回ります。フルドラム、ハーフドラム、フィート単位での切り売り、タイダウンアセンブリにて提供され、Grade 80 の継手も利用可能です。

特長と利点

• 高引張強度を得るための焼入れ合金鋼製
• 誘導加熱処理により強度と伸び特性を最適化
• 仕上げ：ブラックアーマーコート（電気めっきオプションを参照）
• NACM および ASTM 規格を満たすか上回り、オーバーヘッドリフトに承認
• 複数のサイズと包装オプションで提供

注記
Grade 80 Tow Chain は Grade 8、System 8、Spectrum 8 と呼ばれることがあります。

パラメータ
チェーンの等級：NACM と ASTM はチェーンを等級で分類します。等級が高いほど同一サイズでの作業荷重限度（WLL）が高くなります。
Working Load Limit (WLL)： 損傷のない直線状のチェーンに直接張力として適用すべき定格容量です。
Proof Test： 製造時に適用される検査用荷重で、製品の一体性を確認するものであり、使用時の設計基準ではありません。
Minimum Breaking Force： 製造試験でチェーンが破断した最小の力であり、使用時の設計基準としては使用しません。
Overhead Lifting： 自由に吊り下げられた荷重を、落下が人身または物損を引き起こす可能性のある位置まで持ち上げる作業を指します。

チェーンサイズ表
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
9/32" | 9 | 3,500 | 0.72 | 0.28" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 4,500 | 1.06 | 0.33" | 1.02" | 26 | 0.48" | 12
3/8" | 10 | 7,100 | 1.50 | 0.40" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 12,000 | 2.61 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 18,100 | 3.61 | 0.63" | 1.93" | 19 | 0.92" | 23
3/4" | 20 | 28,300 | 6.21 | 0.79" | 2.36" | 60 | 1.02" | 26
7/8" | 22 | 34,162 | 7.17 | 0.87" | 2.60" | 66 | 1.14" | 29
1" | 26 | 47,606 | 10.4 | 1.02" | 3.07" | 78 | 1.34" | 34
1-1/4" | 32 | 72,300 | 15.5 | 1.25" | 3.50" | 89 | 1.75" | 44

規格と梱包
名称：Grade 80 Alloy Steel NACM96 Standard Electro Galvanized Tow Link Chain
MOQ：100 メートル
パッケージ：カートン + スチールパレット

技術仕様

• 製品：Grade 80 Tow Chain（焼入れ合金鋼）
• 承認：オーバーヘッドリフトに適合・承認
• 規格適合：NACM、ASTM、OSHA（満たすか上回る）
• 仕上げ：ブラックアーマーコート（電気めっきオプション参照）
• 製造工程：誘導加熱処理により強度と伸びを向上
• 入手形態：フルドラム、ハーフドラム、フィート単位切り売り、タイダウンアセンブリ；Grade 80 継手あり
• MOQ：100 メートル
• 梱包：カートンとスチールパレット
• 上記に WLL と寸法データの表を含む（サイズ 9/32"～1-1/4"）
