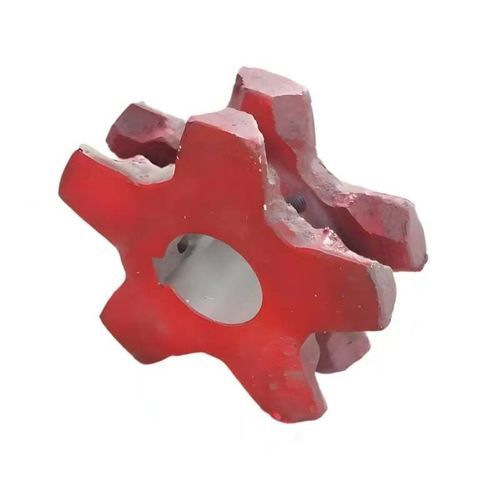

チェーンスプロケットホイール

セグメント式鋳鉄製スチール製

導入
ポケットホイールは、ホイール周縁に設けたチェーン形状に合わせたポケットでDIN 764およびTOPONE LHの丸鋼チェーンを確実に係合・案内するための駆動・案内部品です。各ポケットはチェーン断面に適合し、正確な係合と制御されたチェーン走行を提供します。カタログ品は10 × 35 mmから23 × 80 mmのチェーンサイズをカバーし、通常6〜9ポケットを備えます。

材料

• GS-800球状黒鉛鋳鉄
• 特殊表面浸炭のNiCrMo合金鋼（スクレーパーや摩耗の大きいコンベア部材向け）
• 焼入れ焼戻し処理の合金鋼（牽引コンベアや高負荷用途向け）

構造と特長

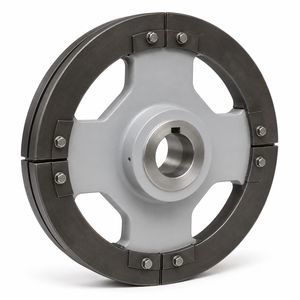

• 一体加工品または横止めボルトで組立て可能な二分割構造のいずれかを選択可能で、分解・保守が容易
• 突出した歯ではなくポケットで丸鋼チェーンを案内する設計により、局所的な接触応力を低減
• 各ポケットは該当するチェーン寸法に合わせて加工され、精確な案内を実現

パラメーター（カタログモデル）
Chain | dp (mm) | de (mm) | dm (mm) | sm (mm) | Suggested Max. Bore Ø (mm) | No. of Pockets | Mass (kg ≅)
10x35 DIN 764 | 157 | 176 | 88 | 55 | 50 | 7 | 5.2
13x45 DIN 764 | 203 | 230 | 120 | 70 | 70 | 7 | 11.7
13x45 DIN 764 | 259 | 282 | 150 | 80 | 100 | 9 | 18
14x50 LH | 193 | 212 | 120 | 70 | 70 | 6 | 9.5
16x56 DIN 764 | 252 | 280 | 130 | 100 | 80 | 7 | 23
18x63 DIN 764 | 244 | 274 | 168 | 100 | 95 | 6 | 24
18x63 DIN 764 | 284 | 322 | 147 | 90 | 95 | 7 | 27
18x63 DIN 764 | 363 | 390 | 200 | 120 | 130 | 9 | 58
19x75 LH | 290 | 314 | 160 | 110 | 110 | 6 | 25
20x70 DIN 764 | 359 | 400 | 180 | 115 | 140 | 8 | 55
23x80 DIN 764 | 411 | 450 | 200 | 135 | 140 | 8 | 85
22x86 LH | 333 | 400 | 160 | 130 | 135 | 6 | 89

規格と梱包

• 名称: Pocket Wheels
• MOQ: 1 個
• 梱包: カートン + 鋼製パレット
• 製造規格: DIN 764およびTOPONE LHの丸鋼チェーンに適合するよう製作。品種は一体型または横止めボルトで組み立てる二分割型を選択可能。
• 試験: カタログでは個別の試験規格は明記されていないが、ホイール寸法、ポケット形状、材料選定は選択したカタログモデルに対応
• 用途: スクレーパー、コンベア、牽引用アプリケーションなど丸鋼チェーンを使用するシステムに適合。摩耗・荷重に応じて材料を選択
• 保守: 二分割構造は横止めボルトにより分解が容易で点検・交換がしやすい

仕様 / 技術仕様

• 製品名: Pocket Wheels
• Brand: TOPONE Chain
• 適合チェーン規格: DIN 764 および TOPONE LH
• 構造: 一体型または横止めボルトで組立てる二分割型
• 材料: GS-800球状黒鉛鋳鉄；表面浸炭NiCrMo合金鋼；焼入れ焼戻し合金鋼
• カタログ対応チェーン範囲: 10 × 35 mm〜23 × 80 mm
• ポケット数（カタログ）: 通常6〜9、モデルにより異なる
• MOQ: 1 個
• 梱包: カートン + 鋼製パレット
