ダブルリンク チェーン DIN 22253 Open Link

コンベヤー チェーン用

概要

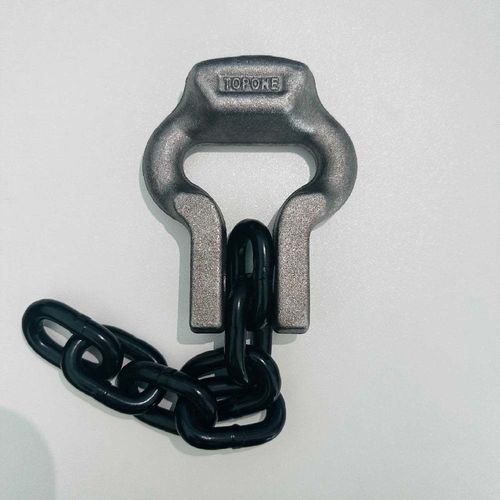

採掘用チェーンのマイラー（オープンコネクションリンク）で、DIN 22253、PN-G-46696、MT/T71-1997に準拠して製造されています。地下採掘やスクレーパーコンベヤ向けに設計されており、シングルホールまたはダブルホールの仕様で提供されます。公称サイズは14x50～30x108です。

導入
外付けチェーンコネクタ DIN 22253。

寸法（表）
列: サイズ (mm) | a (mm) | t (mm) | c (mm) | b (mm) | e (mm) | l1 (mm) | m (mm) | n (mm) | p (mm) | f (mm) | g (mm)
14x50 | 15 (+0.7/-0.5) | 50 (+0.8/-0.3) | 79 ±1 | 17 +0.5 | 78 | 17.5 (+1/0) | 15 | 32 | 17 | 51 | 29
18x64 | 19 (+1.0/-0.5) | 64 (+0.9/-0.3) | 101 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 19 | 43 | 37 | 55 | 40
19x64.5 | 20 (+1.0/-0.5) | 64.5 (+0.9/-0.3) | 105 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 20 | 43 | 20 | 55 | 41
22x86 | 23 (+1.0/-0.5) | 86 (+1.3/-0.4) | 132 ±2 | 25 +1.0 | 133 | 24.5 (+1/0) | 23 | 52 | 44 | 75 | 46
24x86 | 25 (+1.0/-0.5) | 86 (+1.3/-0.4) | 136 ±2 | 25 +1.0 | 133 | 26 (+1/0) | 25 | 53 | 44 | 78 | 55
26x92 | 27 (+1.0/-0.5) | 92 (+1.4/-0.5) | 146 ±2 | 28 +1.0 | 141 | 28 (+1.5/0) | 27 | 58 | 44 | 85 | 56
30x108 | 32 (+1.0/-0.5) | 108 (+1.6/-0.5) | 172 ±2 | 31 +1.0 | 159 | 32 (+1.5/0) | 32 | 70 | 44 | 100 | 59

機械的特性（表）
列: サイズ (mm) | 試験荷重 グレードB (kN) | 試験荷重 グレードC (kN) | 試験荷重 DIN22253 (kN) | 破断荷重 グレードB (kN) | 破断荷重 グレードC (kN) | 破断荷重 DIN22253 (kN)
14x50 | 135 | 180 | 185 | 170 | 225 | 212
18x64 | 230 | 300 | 305 | 290 | 370 | 351
19x64.5 | 26 | 325 | 340 | 325 | 405 | 391
22x86 | / | 440 | 456 | 550 | 525 | 550
24x86 | 410 | 490 | 507 | 510 | 650 | 588
26x92 | / | / | / | 595 | / | 690
30x108 | / | / | 750 | / | / | 869

規格
DIN 22253
PN-G-46696
MT/T71-1997

特長 / 技術仕様

• 製品種別：採掘用チェーンマイラー／オープンコネクションリンク。
• 適用規格：DIN 22253、PN-G-46696、MT/T71-1997。
• 主な用途：地下採掘、スクレーパーコンベヤ。
• カスタマイズ：ダブルホールまたはシングルホールで対応可能。
• 提供公称サイズ（表の例）：14x50、18x64、19x64.5、22x86、24x86、26x92、30x108。
• 各サイズごとの詳細な寸法公差および機械的試験／破断荷重は上表を参照してください。
