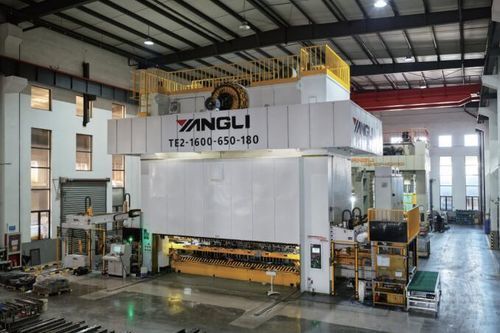

電動式プレス機 TE2電動式スタンピング生産用
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 電動式, 電動式
- 機能
- スタンピング, 生産用
- 構造
- フレーム, ストレートサイド型
- その他の特徴
- 高速, トランスファー
- 圧力能力
最大: 25,000 kN
最少: 4,000 kN
- ストローク
400 mm, 500 mm, 600 mm, 700 mm
(15.748 in, 19.685 in, 23.622 in, 27.559 in)- 油圧ポンプ動力
最大: 400 kW
最少: 75 kW
詳細
製品概要
技術仕様
オプション・付属品
- メーカー: 扬力
- 閉式の直線式二点搬送プレス、TE2シリーズ。多ステーションのトランスファー打抜き用途向けに設計。
- 主要部品はFEMで最適化；溶接式クラウン、柱、ベッドは引張ボルトで予圧し高剛性を確保。
- スライドの横力を低減する非同期駆動；高強度合金鋼製の駆動歯車、高速側はヘリンボーン歯車、低速側は歯面研削済みの硬化直歯車を採用。
- スライドは八面矩形ガイド；部分回転式空気摩擦クラッチブレーキ、輸入の湿式クラッチブレーキをオプションで選択可能。
- 高感度の油圧過負荷保護装置、自動給油装置、輸入の安全用二重電磁弁を装備。
- 制御は電気カムと機械カムの二重制御が選択可能。
技術仕様
- シリーズ: TE2 — 閉式直線二点搬送プレス。
- 構造設計: 主要部品はFEMで最適化；溶接クラウン、柱、ベッドは引張ボルトで予締めし剛性を向上。
- 駆動方式: スライド横力を低減する非同期モータ駆動。
- 歯車: 高強度合金鋼の駆動歯車；高速側はヘリンボーン歯車、低速側は硬化・歯面研削した直歯車。
- スライドガイド: 八面矩形ガイドにより正確な案内を実現。
- クラッチ＆ブレーキ: 部分回転式空気摩擦クラッチブレーキ；輸入湿式クラッチブレーキはオプション。
- 保護・安全: 高感度の油圧過負荷保護装置；輸入の安全用二重電磁弁。
- 潤滑: 自動給油システムを搭載。
- 制御: 電気カム／機械カムの二重制御が可能。
オプション・付属品
- 選択可能なオプション: エアクッション、荷重計（トンネージゲージ）、防振パッド。
- カスタマイズ: トランスファー治具や工具は要相談で対応可能。
- 多ステーションの打抜きラインでの運用に適し、制御・保護機能を備えた構成が可能。
Yangli Group Co., Ltd.のその他の関連商品

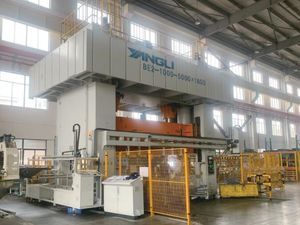

Mechanical press
