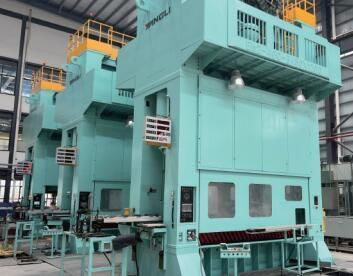

機械式プレス機 EM絞り加工深絞り加工板金用
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 機械式
- 機能
- 絞り加工, 深絞り加工
- 応用
- 板金用, アルミニウム用
- 構造
- 偏心
- その他の特徴
- 縦型, 高速, トランスファー, 正面ローディング / アンローディング搭載, 高精度
- 圧力能力
3,150 kN, 4,000 kN, 5,000 kN, 6,000 kN
- 開口部
800 mm, 850 mm, 900 mm, 1,000 mm
(31 in, 33 in, 35 in, 39 in)- ストローク
500 mm, 600 mm, 700 mm, 800 mm
(19.685 in, 23.622 in, 27.559 in, 31.496 in)- 油圧ポンプ動力
最少: 55 kW
最大: 110 kW
詳細
製品名
主な特長
技術仕様
用途と互換部品
ドキュメントとページ構成
製造元 / カテゴリ
- EMシリーズ 閉式2点式多工位トランスファー深絞りプレス（高出力型）
主な特長
- 垂直取り付け主軸と両側エキセントリックギア駆動を採用。アイドルホイール使用、連結棒の力点ピッチが大きく荷重時のたわみ抵抗性を向上。
- クランク軸式プレスに比べ強制部品の強度が高く、クランク軸の変形に強い。
- 精度基準: JIS‑1。
- 三分割の独立フレーム、タイロッドは定格荷重の1.5倍に予め張力を付与、フレーム剛性: 1/8000。
- 高トルクの分離式ドライクラッチ、8面延長ガイドによる高精度保持。
- 高速運転対応設計、前方開閉ドア、下部オイル受けトレイ装備。
技術仕様
- 駆動: 垂直主軸、両側エキセントリックギア駆動。
- 伝達: アイドルホイール使用、連結棒力点の大きなピッチ。
- 構造: 三分割の独立フレーム設計、クランク式に対する強化部品。
- 精度: JIS‑1準拠。
- フレーム＆固定: タイロッドを定格の1.5倍に予張力、フレーム剛性1/8000。
- クラッチ＆ガイド: 分離式ドライクラッチ（高トルク）、8面延長ガイドで精度確保。
- 運転: 高速対応、前方開閉扉、下部オイルドリップボックス。
用途と互換部品
- 電池ケース等の深絞り・トランスファー成形に適合。
- 互換例（Forsquareアルミケース）: 71173203、33262101、66220112。
ドキュメントとページ構成
- ページ構成: 製品紹介、技術パラメータ、ダウンロード（ダウンロード欄あり、PDFはページ上に確認できず）、関連事例。
- 製品画像: メイン: 12f0649be5b35f0e377689ed7aa20c85.jpg；追加: 61e27738bb730204b1a27e8c2d840b35.jpg、0d9ceac591f914cb6e27812173093b73.jpg。
製造元 / カテゴリ
- カテゴリ: 電池ケース専用プレス
- ブランド: 扬力集团股份有限公司
