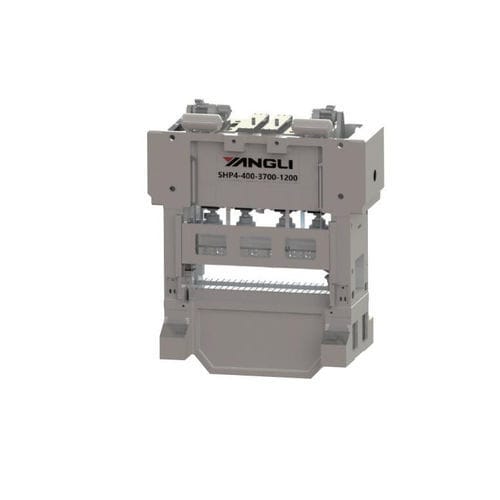

機械式プレス機 SHPスタンピング自動車部品用フレーム
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 機械式
- 機能
- スタンピング
- 応用
- 自動車部品用
- 構造
- フレーム
- 制御
- 自動, 統合制御装置付き
- その他の特徴
- デジタル, 高速, 高精度, 自動供給機能付, ワインダー付
- 圧力能力
最少: 1,000 kN
最大: 8,000 kN
- ストローク
30 mm, 80 mm
(1.181 in, 3.15 in)- 油圧ポンプ動力
最少: 55 kW
最大: 132 kW
詳細
導入
特長
技術仕様
- 製品名：SHPシリーズ 閉型高速精密プレス
- ブランド：扬力集团
- 適用分野：新エネルギー車用モーター、コンプレッサーモーター、高効率工業用モーター用ラミネートコアの高速精密自動打抜き
- ページ画像：b5a244e8cde089128471da0502ce6f84.jpg；c79842cc6ce7d801f945e231f3bf8bb5.jpg（SHP 1.jpg）；ec87ac11fef4099a88ff5d931936cc38.jpg（SHP 2.jpg）
- 技術資料タグ：製品概要；技術パラメータ；製品マニュアルダウンロード；関連事例；見積依頼
特長
- 静的精度：JIS特級
- 下死点動的精度：GB/T 29548 超精度級
- 本体：高強度鋳造ボディ（SHPシリーズは剛性向上のため三分割構造を採用）
- バランス：打抜き時のスライドバランスを最適化する逆バランス装置
- ガイド：循環ローラーブロックを備えた八面ガイドを採用し高精度な案内を実現
- 金型高さ調整：モーター駆動、LEDデジタル表示、精度0.10 mm
- 潤滑：強制循環方式の薄油潤滑システムにより重要部の連続潤滑を確保
- 制御：直感的なHMIを備えた電子カムコントローラで高精度な動作制御
- スライド支持：三点または四点支持の選択肢
- 自動化対応：アンコイラ、レベラー、自動給材装置と連携可能で完全自動ラインに対応
技術仕様
- 主な用途：車両用モーター、コンプレッサーモーター、産業用モーター用ラミネートコアの高速自動打抜き
- 静的精度規格：JIS特級
- 下死点動的精度規格：GB/T 29548 超精度級
- フレーム設計：三分割の高強度鋳造ボディ
- バランス機構：スライド安定のための逆バランス装置
- ガイドシステム：循環ローラーブロック付き八面ガイド
- 金型調整：モーター駆動、LED表示、分解能0.10 mm
- 潤滑システム：強制循環薄油方式
- コントローラ：電子カムコントローラ（HMI付）
- スライドポイント：三点または四点
- 統合性：アンコイラ、レベラー、自動給材機との統合を想定
